TRIEUSES PONDERALES Hygiéniques

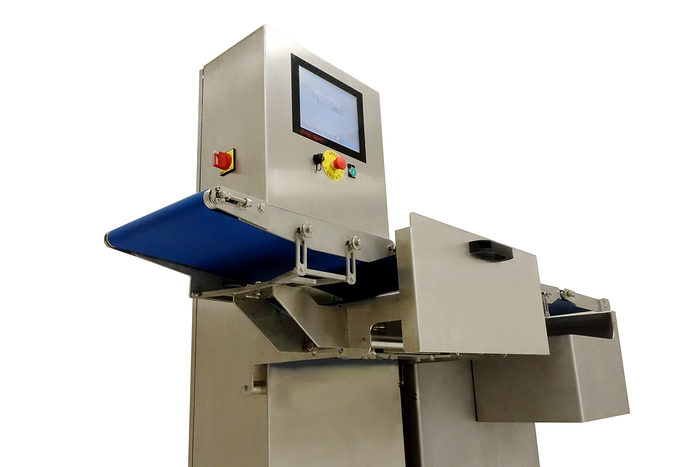

Trieuses pondérales FW120 : Performance et flexibilité dans la simplicité

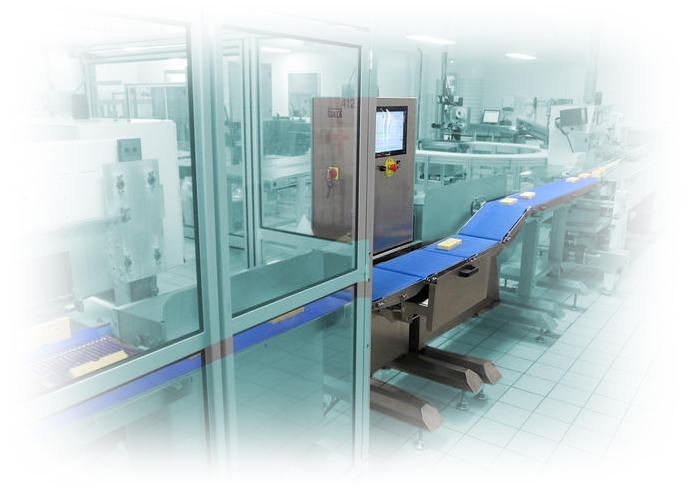

In[spect]ion gravimétrique dynamique
Cette dernière version de la trieuse Fine-Spect FW120 correspond aux standards de traçabilité, sécurité et précision des instruments de pesage réglementaires.
Le software hautement sécurisé répond aux exigences du Welmec 7.2. L’interface claire et intuitive, offre en un clin d’oeil, une vision synthétique du fonctionnement et des performances de la ligne. En découvrant les multiples fonctionnalités additionnelles, on comprend que la trieuse FW120 est bien plus qu’une trieuse pondérale…
La réalisation mécanique de haute qualité est un gage de perenité, étayé par de nombreuses réalisations. La conception respecte les règles de l’EHEDG.
Partout où il est essentiel de garantir la qualité
Fine-Spect propose une gamme de trieuses pondérales hygiéniques précises et fiables. Garantes de la qualité de production, elles mesurent et enregistrent à la volée, la masse des articles transférés. Par le retrait automatique des articles défectueux, la qualité totale est assurée.
Les trieuses FW 120 sont proposées en classe « X » (pré emballage à poids fixe) et classe « Y » (mode poids /prix – la trieuse calcul le prix en fonction du poids et transmet les informations à une étiqueteuse).
Plus qu’une trieuse pondérale
Avec la gamme FW120, nous avons souhaité offrir beaucoup plus qu’une simple trieuse, à titre d’exemple;
- La capacité de gérer jusqu’à 3 convoyeurs supplémentaires,
- l’impression et la dépose d’étiquettes poids / prix,
- un détecteur de métaux,
- 3 systèmes de rejet fonctionnant suivant des critères distincts,
- la possibilité de réguler la production,
- la programmation d’alarmes suivant la répétition de défauts ou un taux de rejet critique…
Des solutions qui s’adaptent à vos besoins
L’intégration complète des moyens d’étude et de réalisation , nous permet de proposer des solutions « clé en main » personnalisées qui garantissent un fonctionnement optimal et la tranquillité de nos clients.
Par exemple: le transfert, l’alignement et le cadencement des produits. L’intégration d’un système de détection de métaux (avec la gestion des rejets et la traçabilité des défauts). L’édition et la dépose d’étiquettes en ligne….
Technologiquement avancée
Notre gamme intègre les technologies les plus performantes et efficaces qui ont été éprouvées par de nombreuses réalisations:
- pesage numérique stable et imperturbable,
- dernière génération de PC industriel fonctionnant sous window 10,
- interface de haute définition,
- moteurs d’entrainement de type brushless…
Ces moyens garantissent la sécurité de fonctionnement et de stockage des données, et offrent de multiples possibilités de communication.
Un soin artisanal…
Chez nous, c’est par la main de l’homme que caque détail est peaufiné pour assurer un fonctionnement irréprochable.
Avant l’expédition, de multiples contrôles valident chaque fonctionnalité.
Avec Fine-Spect, vous choisissez le meilleur au juste prix.
Fiche technique
| CARACTERISTIQUES | |
| Cadence maximale | 120 p/min (dépend de la taille des articles) |
| Vitesse maxi des tapis | 49 m/min |
| Capacité de mesure | 50 g à 2.2 kg |
| Classes de fonctionnement | "X": poids fixe "Y": poids / prix |
| Entrainement des tapis | Moteurs brushless Puissance: 70 w à 120 w |
| Dimensions du tapis de pesage (largeur x Longueur du tapis) | Mini : l : 200 x L : 300 mm Maxi : l : 400 x L : 400 mm |
| Cellule de pesage | Numérique IP66 Avec protection de surcharge intégrée |
| Détecteur de passage d'articles |  Type optique, |
| Structure | En acier inoxydable avec coffret électrique intégré. Pieds réglables en hauteur. |
| Réalisation hygiénique | |
Fonctionnalités exclusives
Simplicité d’exploitation et de réglage.
Que ce soit au niveau de l’automatisme ou des réglages mécaniques, tout a été pensé pour éviter les erreurs et les pertes de temps.
A titre d’exemple:
- Les réglages de la vitesse de défilement, les consignes et valeurs d’éjection…sont mémorisées dans des recettes dédiées à chaque articles. Ces recettes sont facilement duplicables et modifiables.
- Le détecteur optique de passage des articles (qui commande le cycle de pesage) est intégré sur une rampe équipée de glissières de réglage.

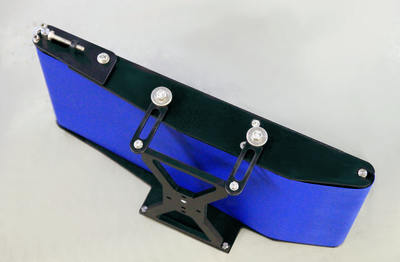

Motorisation CN, intégrée à l’intérieur du tapis
L’entrainement des tapis est réalisé par des moteurs brushless qui sont régulés entre eux. Ces moteurs considérés comme les plus performants et les plus fiables du marché, sont caractérisés par un encombrement réduit qui nous a permis de les intégrer à l’intérieur des deux brins de bande du tapis. Cette disposition offre de nombreux avantages:
- le centre de gravité du tapis rapproché du point de pesage
- La sécurité de travail ( pas de risques de pincement et de choc électrique),
- Le nettoyage est simplifié
- L’encombrement est réduit
Nettoyage rapide
La gamme des trieuses pondérales FW120 est parfaitement adaptée aux industries alimentaires et pharmaceutiques. La conception intègre les contraintes d’hygiène pour éviter les accumulations de salissures, permettre l’égouttage des fluides et faciliter les opérations de nettoyage. En particulier:

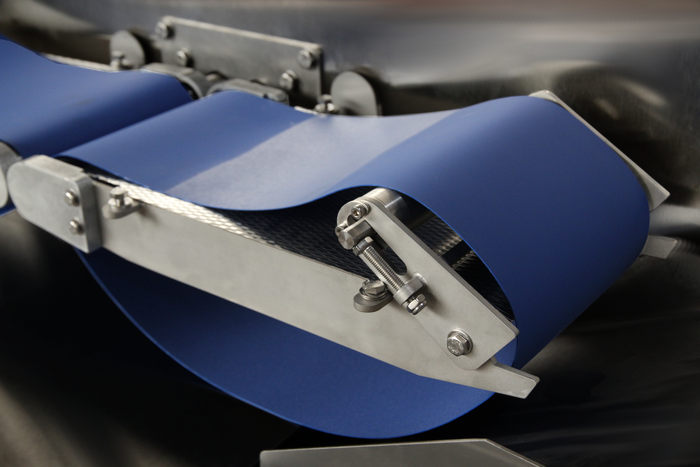

- Le démontage de la bande des tapis est réduite à quelques secondes, sans outillage nécessaire.
- L’indice de protection des matériels est supérieur ou égal à IP65
- La réalisation intégrale en acier inoxydable assure la pérennité de l’outil.

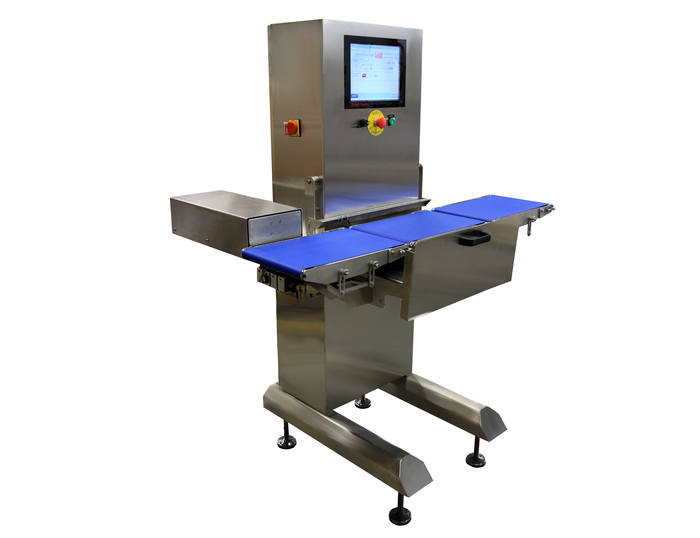

Systèmes d’éjection automatique
Nous proposons deux technologies d’éjection automatique pour garantir la totale conformité de la production:
- par poussoirs pneumatiques intégrés sur le tapis de sortie et

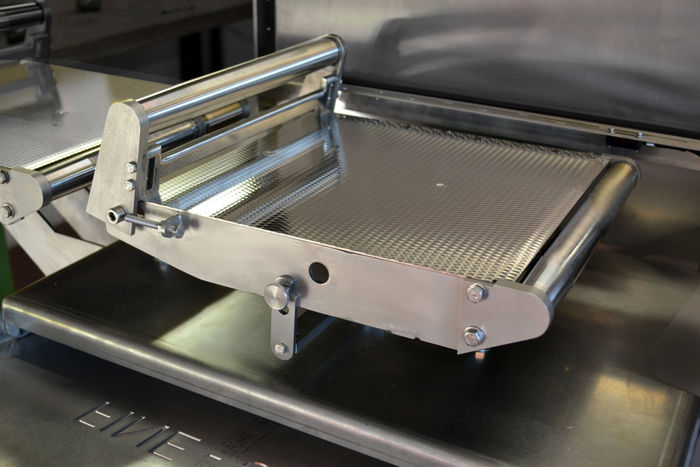

- par trappes escamotables.
Critères de choix :
- la nature des articles (fragilité, consistance, dimension, épaisseur)
- le guidage et l’évacuation des articles rejetés…
Une métrologie très protégée
Les cellules de pesage numériques sont capables de peser précisément en une fraction de seconde les produits au cours de leur déplacement.
Encapsulées dans un boitier étanche en acier inoxydable, elles sont protégées des agressions extérieures. Cette protection est encore renforcée par l’implantation dans le carter de la trieuse.
Caractéristiques:
- Indice de protection IP66,
- Surcharge admissible jusqu’à 1000% par butées intégrées
- Réalisation en acier inoxydable
Supervision & contrôle

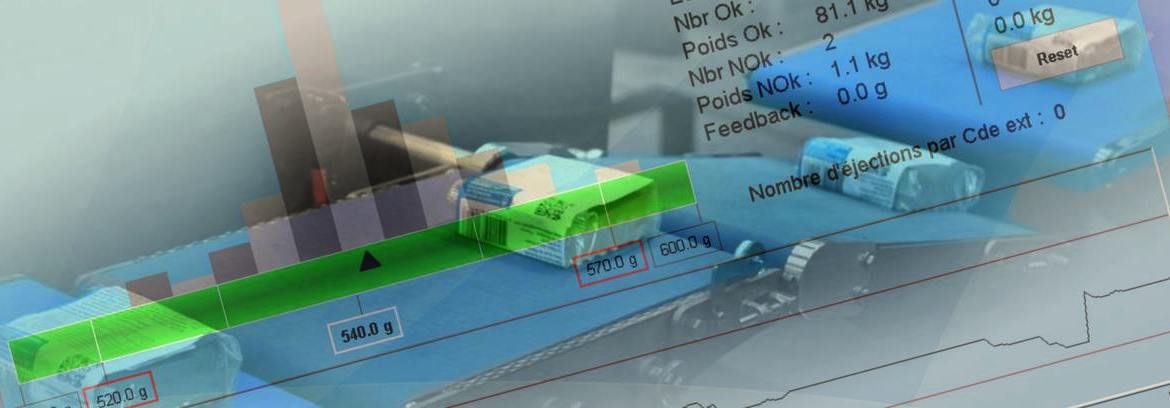

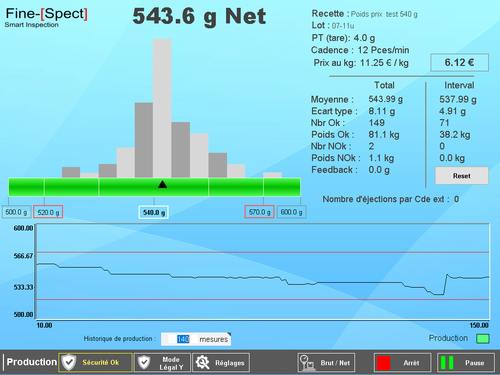

Écran couleur 10 pouces
De grande qualité graphique, l’interface « Expert », privilégie une utilisation intuitive, basée sur une présentation graphiques .
Pour assurer la sécurité de fonctionnement, les accès hiérarchisés sont protégés par des mots de passe.
Les informations affichées sur la page d’accueil synthétisent les performances et les tendances. Les nombreux indicateurs statistiques, histogrammes, et totalisations sont mis a jour en continu…
Communication et traçabilité
Un bus de terrain (type RS 485 Ethernet IP) assure la communication entre la trieuse pondérale FW120 et les systèmes extérieurs pour permettre:
- la synchronisation de la trieuse avec la ligne
- La transmission des mesures en temps réel.
Un serveur OPC/UA assure une communication totalement ouverte.
Les mesures mémorisées dans l’écran « Expert », sont copiables à tout moment sur une clé USB (sous forme de fichiers CSV).

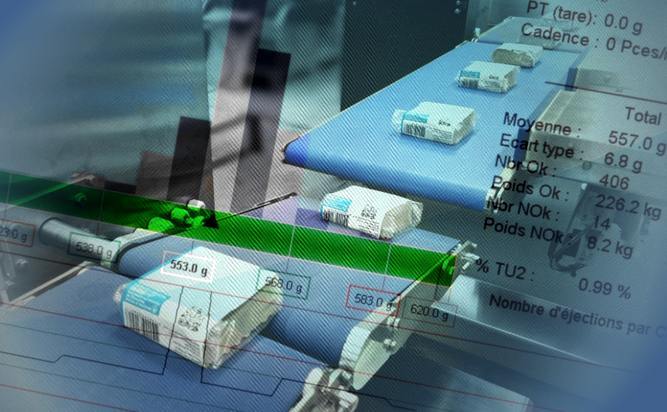

Fonction « feedback »
Cette fonction permet de piloter en « boucle fermée » le process de la ligne de production.
Un algorithme calcule à partir des écarts de poids mesurés, une variable de correction qui agit en amont, sur « l’élément source » du process .
Les dérives sont ainsi corrigées en temps réel, le taux de rejet est réduit, l’efficacité de la ligne est maintenue à son meilleur niveau.

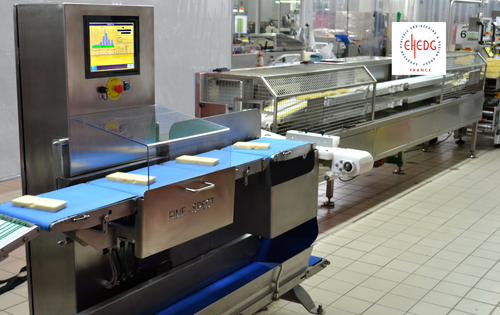

Conforme aux règles d’hygiène de l’EHEDG
(European Hygienic Engineering and Design Group)
Galerie

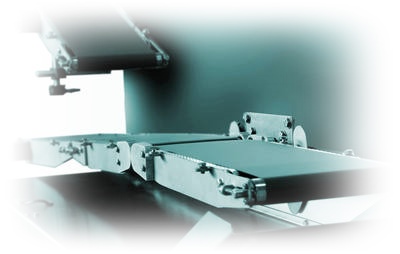

Discrimination des rejets Avec trappe d'éjection et évacuation des rejets Fiabilité - endurance - précision
