Ecrans de contrôle "Expert"

L’expertise au service de la qualité & productivité

« Smart in[spect]ion »



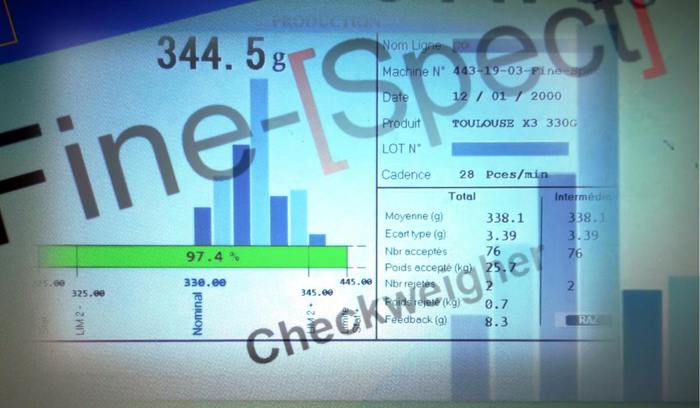

L’écran  de contrôle / commande  Fine-[Spect] « Expert » est principalement dédié aux trieuses pondérales CW 120.

Il permet d’assurer le bon fonctionnement, d’ajuster les paramètres de la trieuse, de lire la mesure en cours, d’enregistrer, de traiter et d’analyser les performances de la ligne de production.

Son système exclusif  « feed back » de régulation en boucle fermée transforme la trieuse pondérale en un auxiliaire actif, qui vise l’amélioration constante de la productivité de la ligne et la réduction du taux de produits non conformes.

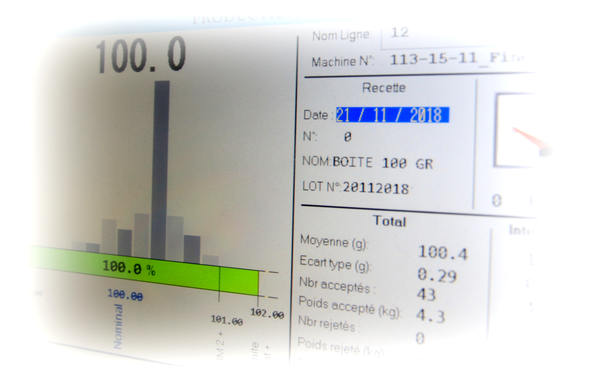

Ecran pour controle pondéral - Écran de contrôle "Expert"

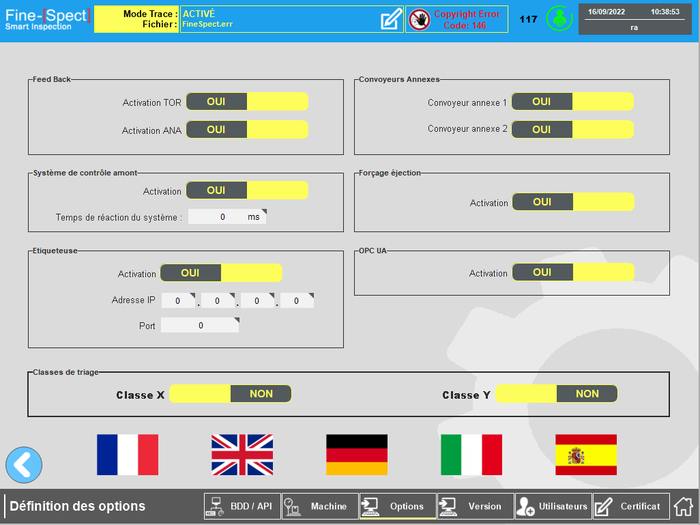

Fonctionnalités de l’écran de commande

Caractéristiques de l'écran12 pouces - couleur
Tactile
Affichage du poidsOK  - Écran de contrôle "Expert"
Transmission du poidsAu fil de l'eau
Protocole RS 485 - Ethernet IP
Cadence max140 cp/min
Mémorisation des recettes50 recettes
Stockage interne des mesuresSupérieur à 5 ans (à cadence maxi)
Contrôle de limitesLimites doubles
Pilotage de systèmes d'éjectionOK  - Écran de contrôle "Expert"
Création d'un ticket en fin de productionFichier CSV + ticket papier en option
Gestion des alarmesDéfauts techniques et seuil critique de rebuts
Calcul du nombre et taux d'acceptésOK  - Écran de contrôle "Expert"
Calcul du nombre de rejetsOK  - Écran de contrôle "Expert"
Calcul du poids total produitOK  - Écran de contrôle "Expert"
Calculs de moyennes et d'écart typeOK  - Écran de contrôle "Expert"
Visuel des tendances et histogrammeOK  - Écran de contrôle "Expert"
Fonction "feed back"OK  - Écran de contrôle "Expert"
Extraction des données sur clé USBOK  - Écran de contrôle "Expert"
Pilotage des tapis amont et avalOK  - Écran de contrôle "Expert"
Pilotage d'une imprimanteOK  - Écran de contrôle "Expert"
Procédure d'étalonnage rapideOK  - Écran de contrôle "Expert"
Verrouillage des pages par mot de passeOK  - Écran de contrôle "Expert"
Mode maintenanceOK  - Écran de contrôle "Expert"

Descriptif

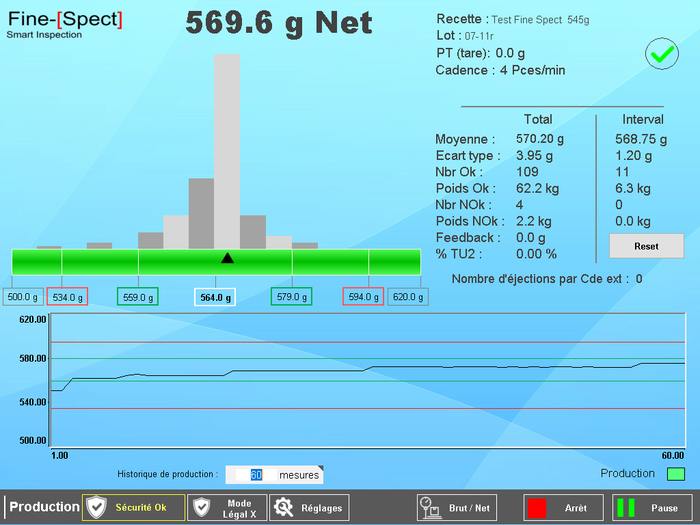

 L’écran principal

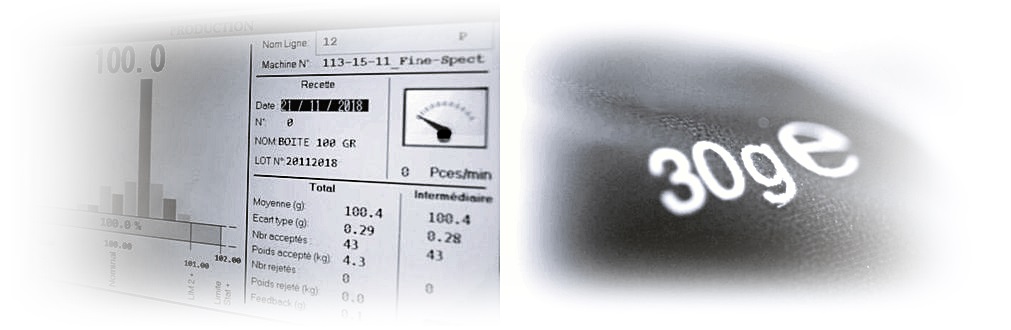

cran de commande de trieuse pondérale - Écran de contrôle "Expert"

 Véritable centre de contrôle de la production, cet écran de grande dimension et de haute définition, offre une vision synthétique  des mesures et des indicateurs de qualité et de fabrication.

Le poids mesuré est affiché en différentes couleurs associées aux critères de qualité. Le graphe de répartition des valeurs et le taux des articles acceptés résument en un clin d’œil, la qualité de la fabrication en cours.

Ces informations sont complétées par l’intitulé de la recette, le numéro de lot, la cadence et  le rendement de la ligne.

Le graphique des mesures réalisées par la trieuse est un outil précieux pour visualiser les tendances et si nécessaire,  prendre les mesures correctives.

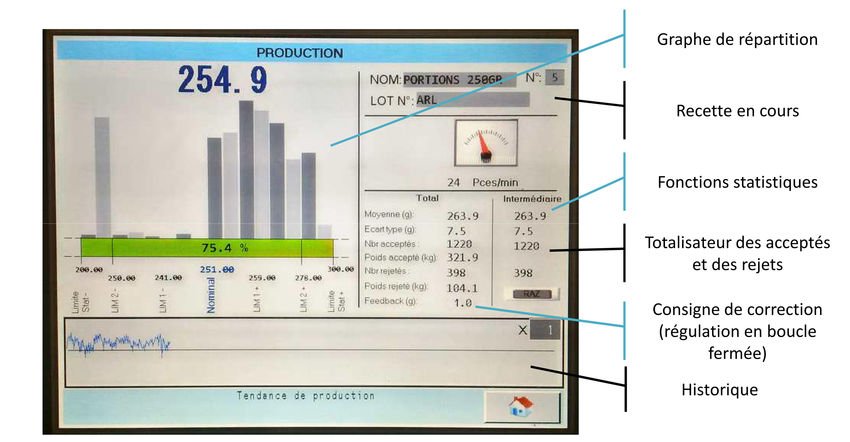

Ecran trieuse pondérale explicatif - Écran de contrôle "Expert"

 Les principaux calculs sont présentés de manière claire et sont rafraichis à chaque nouvelle mesure.

De nombreuses alarmes concernant les dysfonctionnements techniques et les dérives qualitatives sont générées et affichées automatiquement.

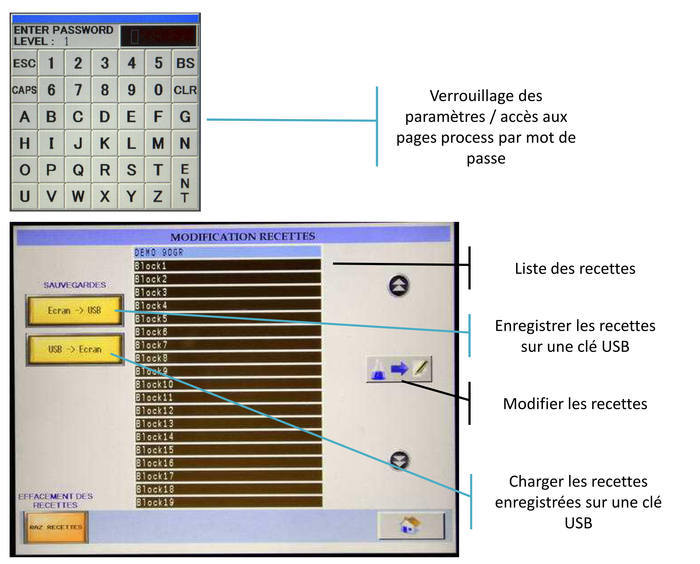

Ecran trieuse liste des recettes - Écran de contrôle "Expert"

Sécurité du process

Pour sécuriser le process, l’accès aux différentes pages est verrouillé par mots de passe hiérarchisés.

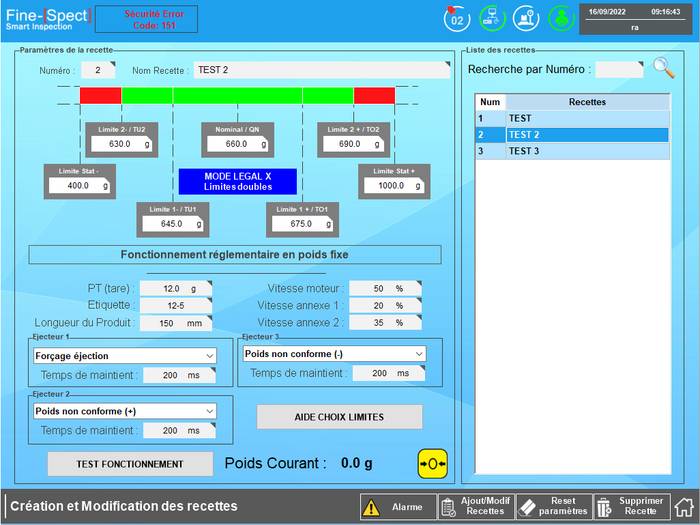

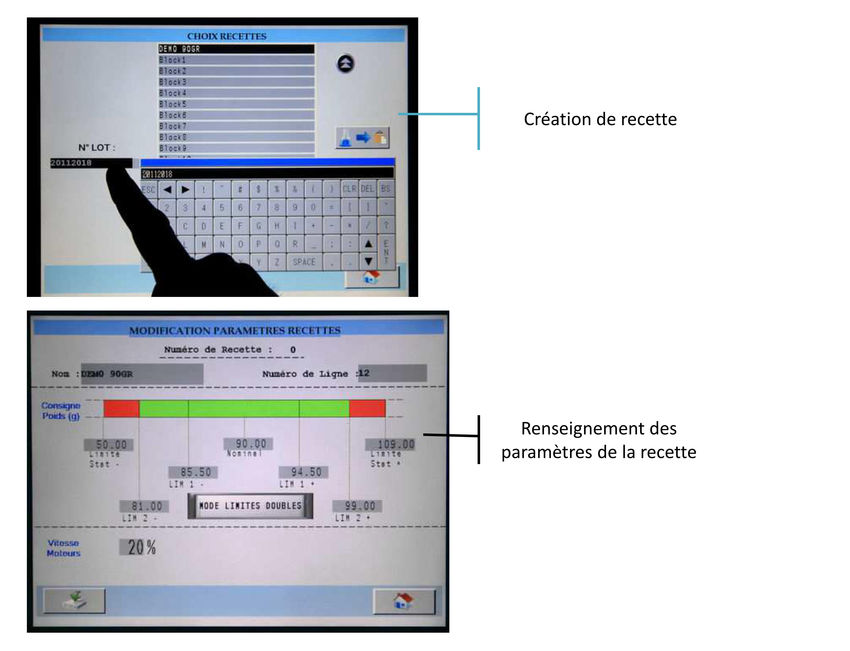

Mémorisation des recettes

Le système permet de mémoriser jusqu’à 50 recettes. Elles peuvent être écrite à partir de l’écran ou bien chargées à partir d’une clé USB. Il est possible de sauvegarder les recettes en les enregistrant sur une  clé USB.

 L’interface graphique de création et de modification des recettes évite les oublis et les erreurs d’interprétation.

Ecran des recettes de trieuse pondérale - Écran de contrôle "Expert"

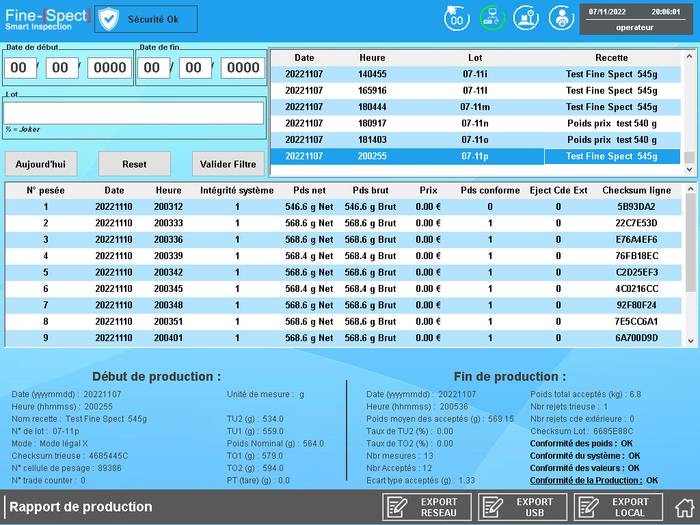

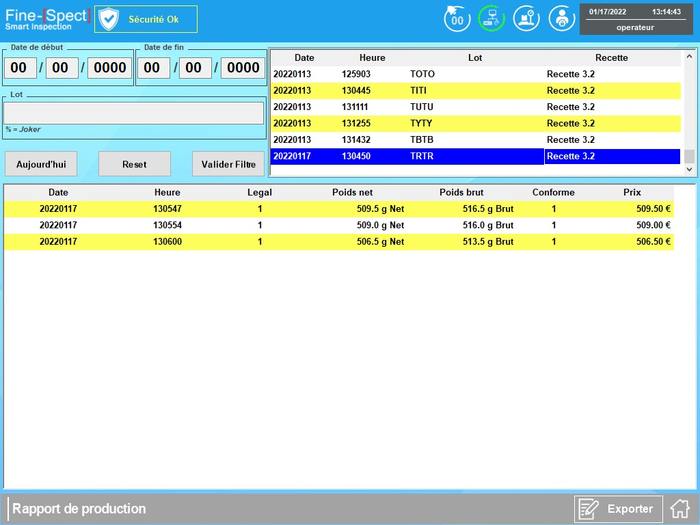

Mémorisation des données et transfert sur clé USB

La capacité interne de stockage est égale à 50 Go, ce qui permet de mémoriser environ 5 milliards de points de mesure (plus de 5 années à cadence maxi).

Chaque point de mesure comprend les informations suivantes:

  • L’index de la production
  • La date et l’heure
  • Le numéro de la pesée
  • Le numéro du capteur
  • La valeur du poids net
  • La conformité du poids

A tout moment il est possible de copier ces valeurs (en format CSV exploitable sur EXCEL®) sur une clé USB

Gestion des alarmes comprenant :



  1. Les alarmes de défaillance de fonctionnement (information dans des fenêtres)
  2. Les alarmes process de dérive de la qualité.
  • Rebus consécutifs :  alarme de niveau 1 en cas d’atteinte d’un seuil critique puis alarme de niveau 2 en cas d’atteinte d’un plafond.
  • Taux de rebus :  alarme de niveau 1 en cas d’atteinte d’un pourcentage critique et  alarme de niveau 2 en cas d’atteinte d’un taux maxi

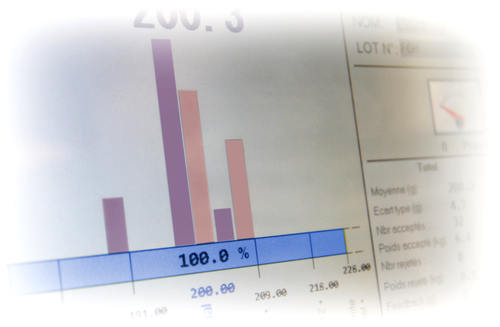

Trieuse pondérale ecran de controle - Écran de contrôle "Expert"
