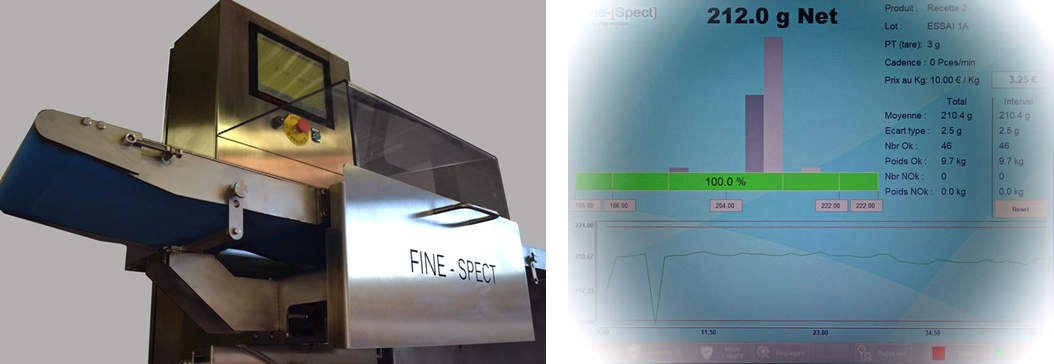

 Trieuses pondérales CW120 : Propreté, précision, fiabilité, endurance

In[spect]ion gravimétrique dynamique

 Fine-[Spect]propose une gamme de  trieuses pondérales hygiéniques précises et endurantes.  En mesurant  et enregistrant à la volée, la masse de tous les articles transférés, elles sont garantes de la qualité de production. Les articles jugés défectueux sont mis de coté.

inspection pondérale en ligne - Trieuse pondérale hygiénique

Pour assurer un fonctionnement irréprochable, ces instruments sont conçus et fabriqués avec beaucoup de soin dans nos ateliers. De multiples contrôles valident chaque étape de fabrication. L’utilisation des meilleures technologies de pesage numérique  offre un rapport optimal  entre la dynamique de mesure et la précision.

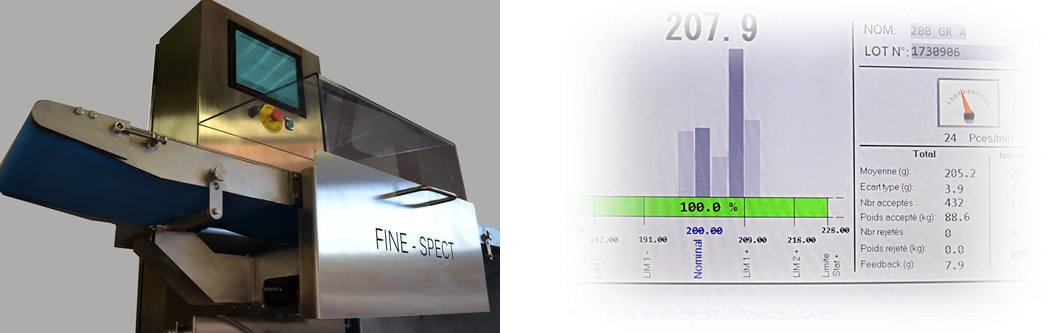

FINE SPECT Hygienic check weigher trieuse ponderale - Trieuse pondérale hygiénique

Associés aux trieuses pondérales et pour couvrir la plupart des cas, nous proposons différentes technologies d’éjection automatique des articles non conformes.

Pour répondre au mieux aux besoins individuels, nous offrons la possibilité de personnaliser chaque équipement dans des délais  raisonnables, grâce à l’intégration des moyens d’étude et de réalisation.

Fiche technique de la trieuse pondérale CW 120

La trieuse pondérale Fine-[Spect] CW120 est équipée de trois tapis:

  • le premier tapis pour synchroniser la vitesse des articles avec le tapis de pesage,
  • le tapis central de mesure
  • le tapis de sortie pour évacuer et trier les articles.

Par le contrôle systématique de chaque article, elle assure la totale qualité du flux de production.

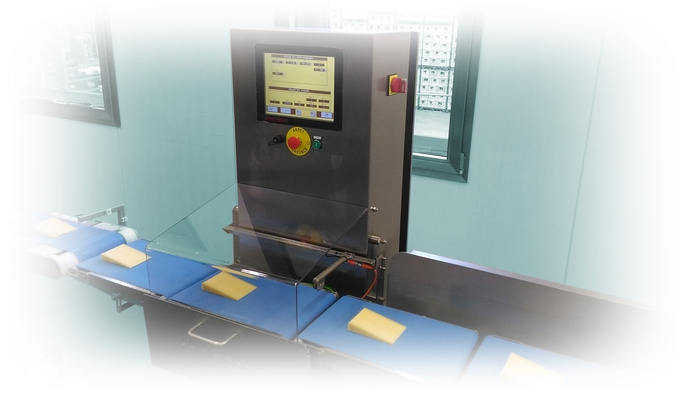

Trieuse pondérale - Trieuse pondérale hygiénique
CARACTERISTIQUES
Cadence maximale120 à 140 p/min
Vitesse maxi des tapis49 m/min
Capacité de mesure50 g à 2.2 kg
Entrainement des tapisMoteurs brushless
Puissance: 70 w à 120 w
Dimensions du tapis de pesage (largeur x Longueur du tapis)Mini : l : 200 x L : 300 mm
Maxi : l : 400 x L : 400 mm
Cellule de pesageNumérique
IP66
Avec protection de surcharge intégrée
Détecteur de passage d'articlesOK  - Trieuse pondérale hygiénique
Type optique,
StructureEn acier inoxydable avec coffret électrique intégré. Pieds réglables en hauteur.
Réalisation hygiénique OK  - Trieuse pondérale hygiénique

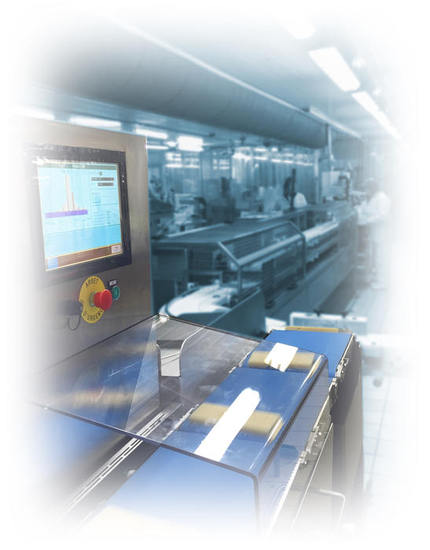

Trieuse ponderale agro alimentaire 1 - Trieuse pondérale hygiénique

Fonctionnalités

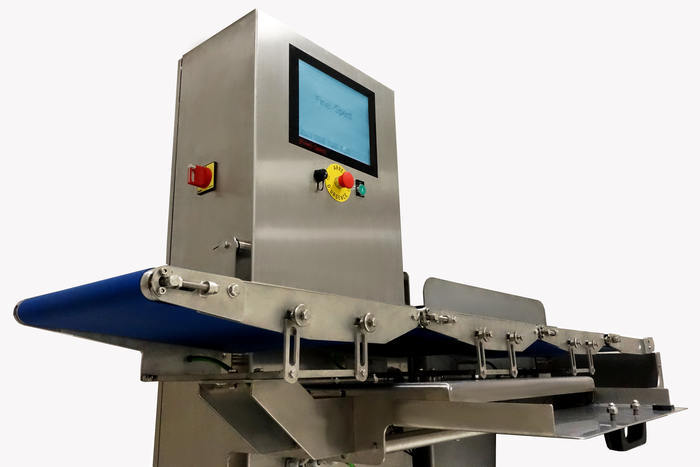

Trieuses pondérales hygiène et précision - Trieuse pondérale hygiénique

Le soin du détail dédié à la performance

Une trieuse pondérale est un instrument extrêmement élaboré, capable de fonctionner dans des conditions difficiles pour  mesurer avec précision et très rapidement, la masse d’un objet en déplacement dans un environnement de vibrations et de chocs…  C’est aussi un équipement de transfert à vitesse régulée, un matériel de triage fiable, facile à utiliser et à entretenir, toujours disponible.

Nos trieuses pondérales sont le fruit de recherches et d’améliorations constantes. Notre objectif est de proposer des produits irréprochables, au meilleur niveau technique, dans un budget contenu.



Tapis de pesage avec motorisation intégrée - Trieuse pondérale hygiénique

Motorisation CN, intégrée à l’intérieur du tapis

L’entrainement des tapis est réalisé par des moteurs brushless qui sont régulés entre eux. Ces moteurs considérés comme les plus performants et les plus fiables du marché, sont caractérisés par un encombrement réduit qui nous a permis de les intégrer à l’intérieur des deux brins de bande du tapis. Cette disposition offre de nombreux avantages:

  • le centre de gravité du tapis rapproché du point de pesage
  • La sécurité de travail ( pas de risques  de pincement et de choc électrique),
  • Le nettoyage est simplifié
  • L’encombrement est réduit
Trieuse pondérale hygienique Fine Spect - Trieuse pondérale hygiénique

Nettoyage rapide

La gamme des trieuses pondérales CW120 est parfaitement adaptée aux industries alimentaires et pharmaceutiques. La conception intègre les contraintes d’hygiène pour éviter les accumulations de salissures, permettre l’égouttage des fluides et  faciliter les opérations de nettoyage. En particulier:

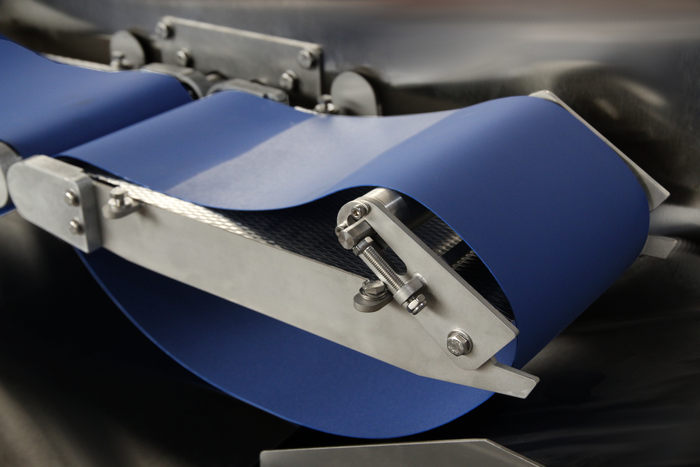

  • Le démontage de la bande des tapis est réduite à quelques secondes, sans outillage nécessaire.
  • L’indice de protection des matériels est supérieur ou égal à IP65
  • La réalisation intégrale en acier inoxydable assure la pérennité de l’outil.

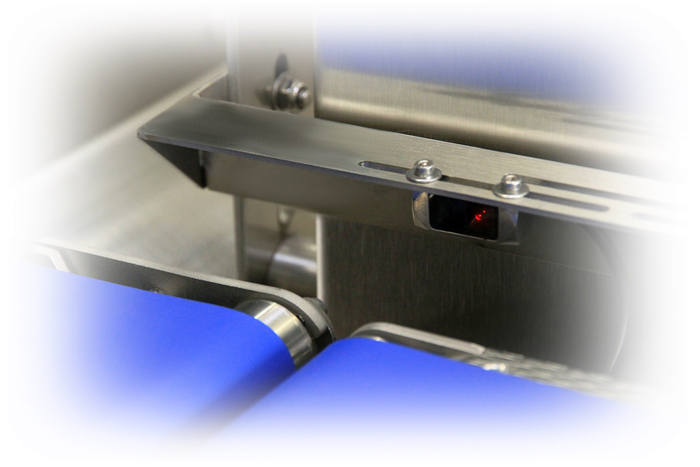

Trieuse pondérale avec cellule de détection - Trieuse pondérale hygiénique

Simplicité d’exploitation et de réglage.

Que ce soit au niveau de l’automatisme ou des réglages mécaniques, tout a été pensé pour éviter les erreurs et les pertes de temps.

A titre d’exemple:

  • Les réglages de la vitesse de défilement, les consignes et valeurs d’éjection…sont mémorisées dans des recettes dédiées à chaque articles. Ces recettes sont facilement duplicables et modifiables.
  • Le détecteur optique de passage des articles (qui commande le cycle de pesage) est intégré sur une rampe équipée de glissières de réglage.

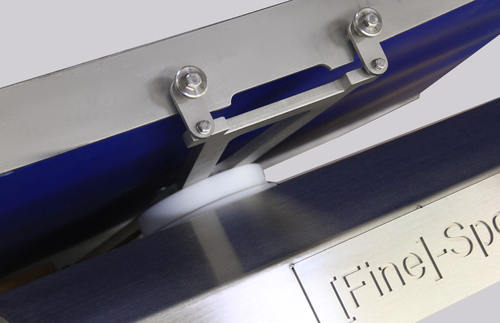

Trieuse pondérale avec cellule de pesage intégrée - Trieuse pondérale hygiénique

Cellule de pesage intégrée dans un carter étanche

Les trieuses pondérales CW120 sont équipées de cellules de pesage numériques de précision, capables de peser rapidement. Elles sont dopées par une électronique avec un temps de réponse court et des filtres intelligents. Elles sont encapsulées dans un boitier en acier inoxydable et équipées de connecteurs étanches. En complément, pour éviter les zones d’accumulation d’impuretés, elles sont intégrées dans le carter étanche de la trieuse.

Caractéristiques:

  • Indice de protection IP66,
  • Surcharge admissible jusqu’à 1000% par butées intégrées
  • Réalisation en acier inoxydable
ejecteur automatique de trieuse pondérale - Trieuse pondérale hygiénique

Différents types d’éjection automatique

Nous proposons différentes technologies d’éjection automatique pour les articles hors tolérances. Notamment  par poussoirs pneumatiques intégrés sur le tapis de sortie et par trappes escamotables. Ces deux technologies répondent à la plupart des applications.

Les critères de sélection sont:

  • la vitesse de réaction,
  • la nature et dimension des articles,
  • l’encombrement, l’évacuation des articles rejetés…

Ces dispositifs  garantissent la totale conformité de la production, un pas de plus vers votre objectif de « zéro défaut ».

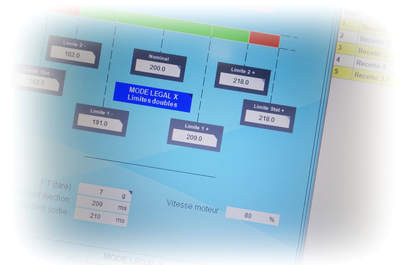

Écran de contrôle – automatisme

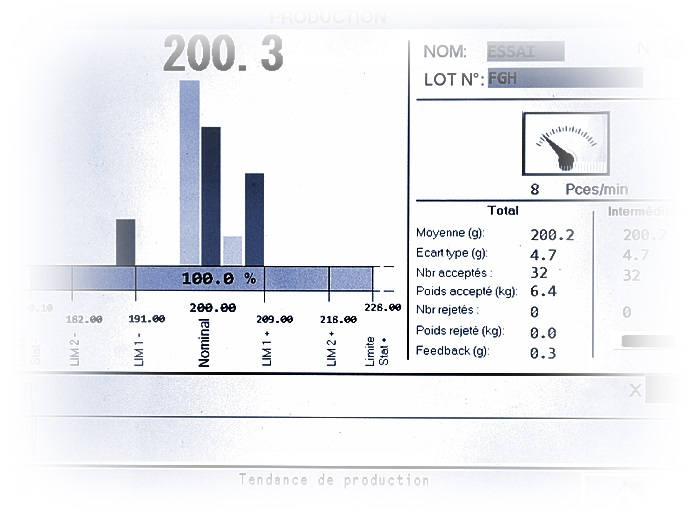

Ecran de trieuse pondérale Fine Spect - Trieuse pondérale hygiénique

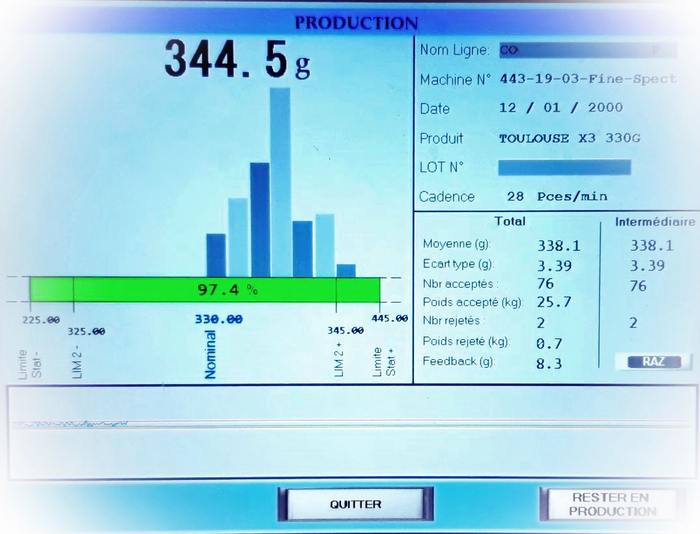

Écran couleur 10 pouces

De grande qualité graphique, l’interface « Expert », privilégie une utilisation  intuitive, basée sur une présentation graphiques .

Pour assurer la sécurité de fonctionnement, les accès hiérarchisés sont protégés par des mots de passe.

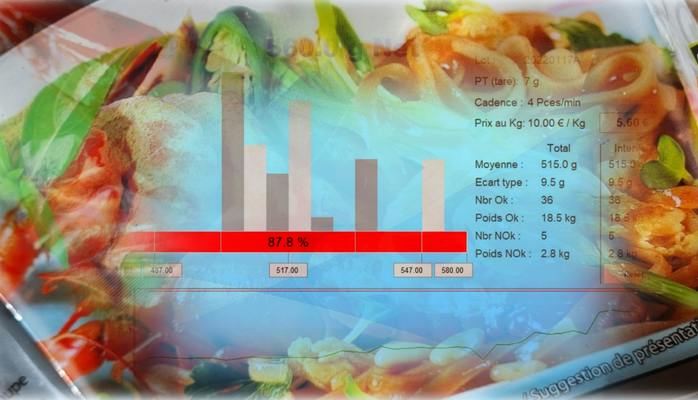

Les informations affichées sur la page d’accueil  synthétisent les performances et les tendances. Les nombreux indicateurs statistiques,  histogrammes, et totalisations sont mis a jour en continu…

Fine Spect solutions de pesage industriel - Trieuse pondérale hygiénique

Communication et traçabilité

Un bus de terrain (type RS 485 Ethernet IP) assure la communication entre la trieuse pondérale CW120 et  les systèmes extérieurs.

Il permet:

  • la synchronisation de la trieuse avec la ligne
  • La transmission des mesures  en temps réel.

Mémorisation des données

Les mesures mémorisées dans l’écran « Expert », sont copiables à tout moment sur une clé USB. Les résultats, exprimés sous forme de fichiers CSV,  sont directement exploitables sur Excel®.

Trieuse ponderale avec feed back - Trieuse pondérale hygiénique

Fonction « feedback »

Cette fonction exclusive aux trieuses pondérales CW 120,  permet de piloter en « boucle fermée », le process de la ligne de production.

Un algorithme calcule à partir des écarts de masse mesurés, une variable de correction qui agit en amont, sur l’élément du process responsable.

Les dérives sont ainsi corrigées en permanence, le taux de rejet est réduit, l’efficacité de la ligne est maintenue à son meilleur niveau.

Trieuses pondérales avec ejection auto - Trieuse pondérale hygiénique

ss. de bonne pratique     « Expert »

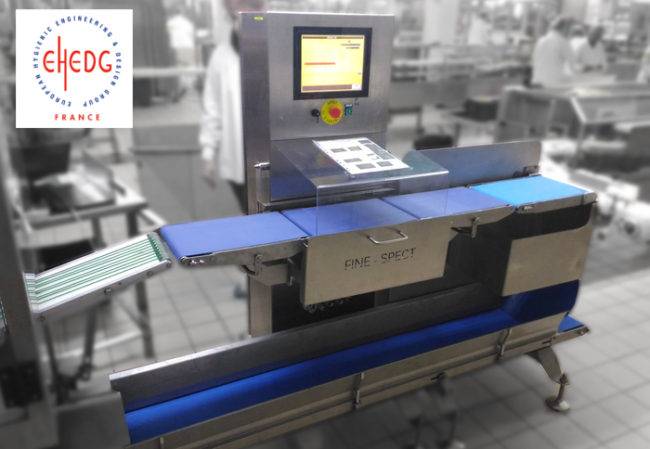

Réalisation hygiénique suivant les règles de l’EHEDG

(European Hygienic Engineering and Design Group).

Fine spect fabrication hygiénique pt - Trieuse pondérale hygiénique

Lors des phases de conception et de fabrication, une attention particulière est portée à chaque détail pour éviter les zones inaccessibles, favoriser les écoulements et réduire les temps de nettoyage. Nous nous appuyons dans cette démarche sur les règles des bonnes pratiques, édictées par l’EHEDG.

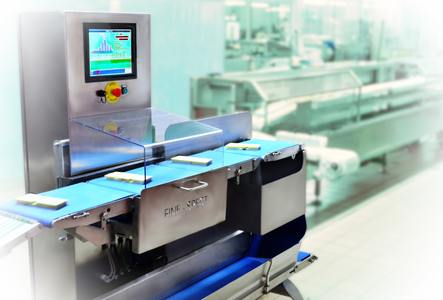

     Trieuses pondérales hygiéniques et précises 300x183 - Trieuse pondérale hygiénique





Pour en savoir plus…



Controle en ligne par pesage dynamique Fine Spect - Trieuse pondérale hygiénique

L’objectif de « zéro défaut » repose sur  la précision et la fiabilité du moyen de contrôle.

Galerie : « Cliquer » pour agrandir la photo

Trieuse ponderale de precision Fine Spect  e1540650700893 - Trieuse pondérale hygiénique

Nos  trieuses pondérales hygiéniques sont reconnues pour leur précision. Chaque trieuse pondérale est optimisée pour s’adapter au mieux à chaque configuration. Notre technologie concernant le pesage dynamique nous a permis de développer une gamme complète de trieuses pondérales de tapis de pesage et de convoyeurs de pesage. Fine-Spect s’impose comme un constructeur de premier plan pour des trieuses pondérales de haute qualité, Nos convoyeurs de pesage sont directement issus de cette technologie de pesage dynamique. Nos solutions de triage pondéral comprennent une large de produits innovants.
