Ecran de contrôle "Process"

Un écran combinant fonctionnalités, ergonomie et performances



L’écran « Process »,  développé spécifiquement pour les tapis et convoyeurs de pesage  Fine-[Spect], assure une mesure précise et fiable pour surveiller ou inspecter le flux de production.

Nous l’avons voulu économique, simple d’utilisation et complet. Il offre de nombreuses fonctionnalités pour améliorer la maîtrise du process et de la qualité, vérifier la conformité des articles ou gérer les expéditions.

Ecran convoyeur de pesage - Écran  "Process"



Description

Les différentes pages de l’écran tactile couleur, permettent de nombreuses opérations, telles que:

  • la gestion de la qualité de la production
  • l’édition de d’étiquettes,
  • le paramétrage des commandes d’éjection des produits non conformes,
  • la mémorisation des seuils d’alarme
  • la visualisation des indicateurs de qualité et de production qui sont mis à jour en continu.

Les paramètres de production sont mémorisés dans des recettes (16) présentées sous forme de cases pré-établies.

Un verrouillage hiérarchique des pages par mot de passe évite les erreurs de fonctionnement.

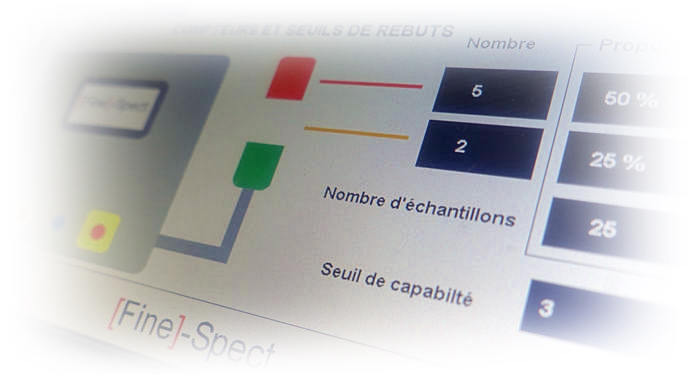

Controleur de pesage dynamique - Écran  "Process"



Fonctionnalités:

Caractéristiques de l'écran7 pouces - couleur
Tactile
Affichage du poidsOK  - Écran  "Process"
Transmission du poidsAu fil de l'eau
Protocole RS 485 - Ethernet IP
Cadence max60 cp/min
Mémorisation de recettes16 recettes
Contrôle de limitesLimites simples
Pilotage de systèmes d'éjectionOK  - Écran  "Process"
Gestion des alarmesDéfauts techniques et seuil critique de rebuts
Création d'un ticket en fin de productionTicket papier en option
Calcul du nombre d'acceptésOK  - Écran  "Process"
Calculs du nombre et du taux de rejetsOK  - Écran  "Process"
Calculs du poids moyenOK  - Écran  "Process"
Totalisation de la productionOK  - Écran  "Process"
Pilotage d'une imprimanteOK  - Écran  "Process"
Mode maintenanceOK  - Écran  "Process"
Procédure rapide d'étalonnageOK  - Écran  "Process"
Verrouillage des pages par mot de passeOK  - Écran  "Process"

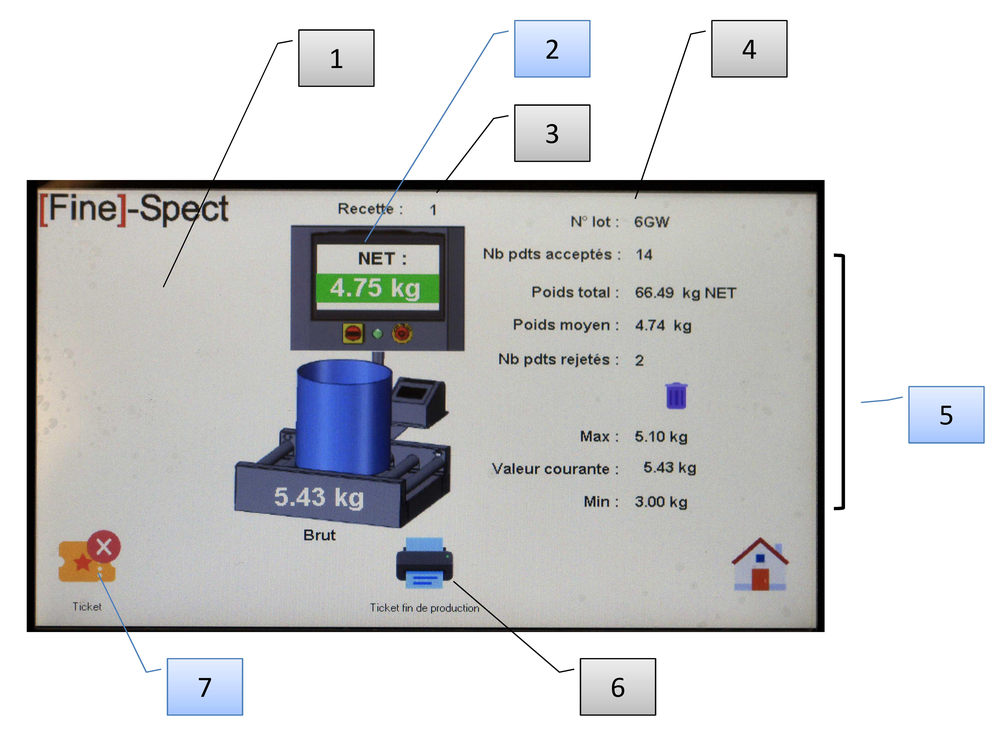

 Écran principal:

Véritable outil de contrôle et de visualisation des performances de la ligne. Les informations affichées sont re-calculées à chaque nouvelle mesure.

Ecran de controle tapis de pesage - Écran  "Process"
  1. Zone de visualisation des alarmes du convoyeur de pesage
  2. Affichage de la mesure en cours (poids net et brut)
  3. Identité de la recette en cours de fabrication
  4. Numéro de lot
  5. Valeurs concernant la production en cours: Poids total produit, poids moyen des articles, nombre d’articles non conformes rejetés, valeurs mini et maxi des articles acceptés, mesure en cours.
  6. Demande d’impression d’un ticket en fin de production du convoyeur de pesage
  7. Demande d’impression d’un ticket pour chaque article défilant le convoyeur de pesage

Écran de paramétrage d’une recette:

Ecran de controle multi recettes - Écran  "Process"

Page de définition d’une recette comprenant: la valeur de la tare, la zone de poids cible et les limites mini – maxi, le nom de la recette.

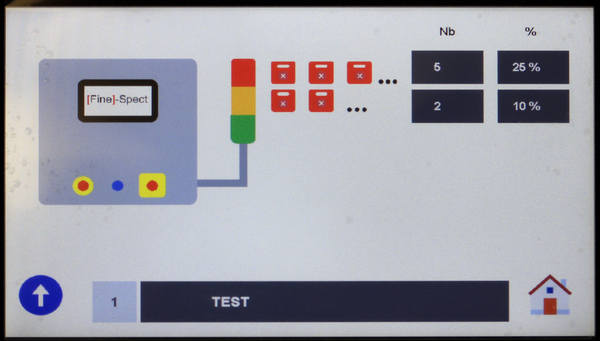

Écran de paramétrage des alarmes:

Ecran de tapis de pesage avec alarmes - Écran  "Process"

Pour prévenir et anticiper les dérives de qualité des produits défilant sur le convoyeur de pesage, deux seuils d’alarmes librement paramétrables sont disponibles. Le seuil de déclenchement des alarmes est exprimable en nombre ou en pourcentage d’articles non conformes.

Le premier seuil d’alarme est indicatif alors que le second interrompt la ligne. Dans les deux cas une visualisation apparait sur l’écran du convoyeur de pesage

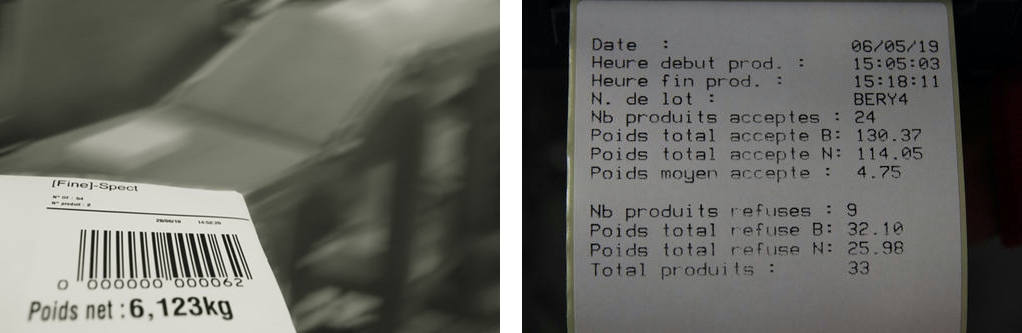

Edition et impression d’étiquettes:

edition detiquettes de colis Fine Spect - Écran  "Process"

La gestion de l’imprimante est prise en charge par l’écran.

Sur demande, Fine-[Spect] peut vous proposer une solution complète d’édition et de pose automatique d’étiquettes sur mesure qui peut être interfacé avec le système de gestion de production de l’usine.

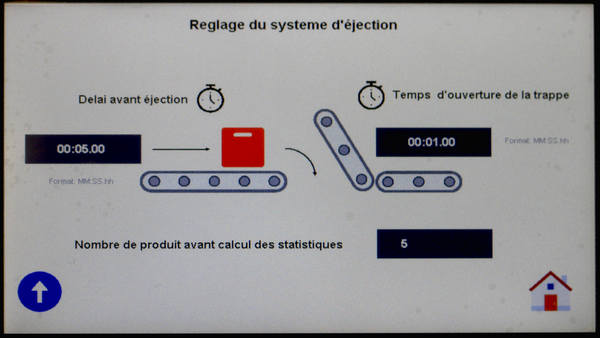

Écran de réglage du dispositif d’éjection:

controle du tapis peseur - Écran  "Process"

Avec cet écran pré configuré, il est possible de régler facilement le fonctionnement d’un système d’éjection, qu’il soit par poussoir, par trappe ou par jet d’air. Avec cette fonctionnalité, le convoyeur de pesage se rapproche d’une trieuse pondérale qui assure une production totalement conforme aux critères mémorisés dans chaque recette.

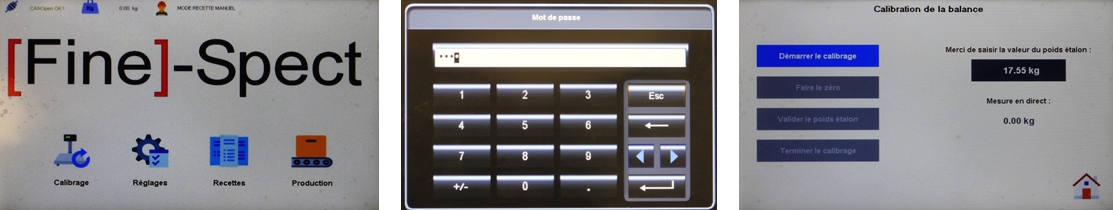

Écrans d’accueil et  d’étalonnage :

controle de tapis de pesage - Écran  "Process"

Retour :

Ecrans de contrôle pondéral pour convoyeurs de pesage et les tapis de pesage Fine Spect. Les contrôleurs de pesage Fine Spect sont compatibles avec tous types de convoyeurs de pesage.
