Poste d’assemblage assisté.

Poste ergonomique d’assemblage avec guidage et contrôle des opérations.

Pesage trieuses pondérales - Réalisation : Aide à l'assemblage

Faciliter le travail & éviter les erreures.

Applications

Ce client produit des coffrets électriques qui sont vendus avec des accessoires rajoutés et assemblés manuellement en bout de ligne.

Les références sont nombreuses et le personnel intérimaire, pas toujours très stable … ce qui produit les inévitables problèmes de consignes et de protocoles incompris ou mal interprétés.

Pour parer cette situation, un poste d’assemblage ergonomique a été développé avec les objectifs suivants:

  • Eviter les manipulations des coffrets pour réduire les risques de troubles musculo-squelettiques, et éviter les risques d’éraflures des coffrets.
  • Proposer une mise à disposition ergonomiques des accessoires à assembler.
  • Guider l’opérateur tout au long du processus.
  • Vérifier l’exactitude des opérations réalisées.

Solutions mises en oeuvre:

  • Transfert des coffrets sur des convoyeurs motorisés  recouverts de matière souple pour préserver les coffrets.
  • Une « picking station » où chaque position de picking est équippée de deux voyants lumineux et d’un détecteur de passage.
  • Une interface homme/ machine pour guider l’opérateur et mémoriser les recettes.
  • Un système de pesage au point d’assemblage qui permet de vérifier en temps réel la cohérence des opérations.

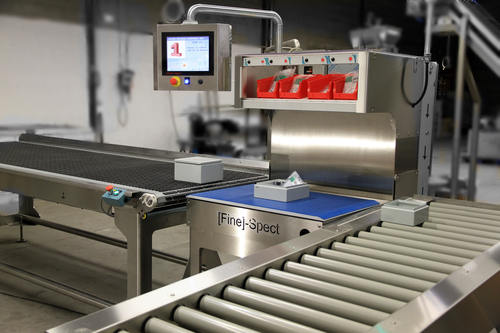

Poste de montage guidé  - Réalisation : Aide à l'assemblage

Poste d’assemblage.

Arrivée des coffrets sur un convoyeur motorisé. Le pose d’assemblage est monté sur une balance. les produits finis sont évacués sur convoyeur à rouleaux libres.

picking station - Réalisation : Aide à l'assemblage

Picking station

Equipée de voyants pour indiquer la pièce à prendre et de détecteurs de présence (sensible au passage de la main).

interface de guidage du montage - Réalisation : Aide à l'assemblage

Interface homme – machine

Chaque étape à réaliser est expliquée, en cas d’erreur un message clair apparait.

De nombreuses recettes de production sont mémorisables.



  • Résolution de la balance: 0.5 g
  • Interface homme- machine : ecran 10″ couleur

Performances

Points forts

Ergonomique et simple à utiliser.

Evite les manipulation despièces lourdes et encombrantes.

Réalisation sur mesure, conforme CE.

Réalisation en acier inoxydable.

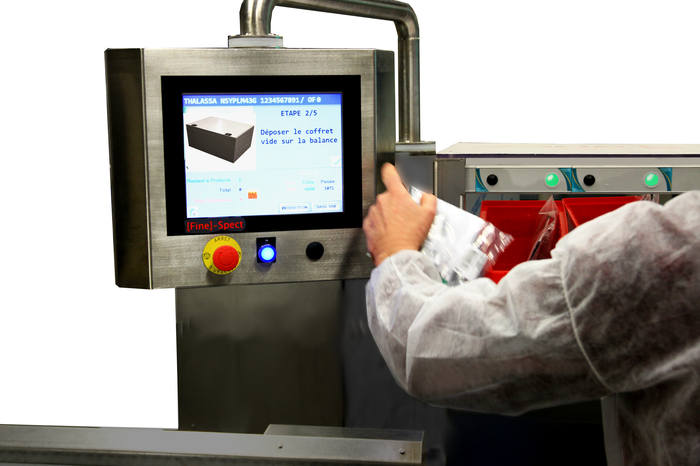

Poste dassemblage avec contrôle par pesage - Réalisation : Aide à l'assemblage
