Postes d'assemblage et de montage assisté

Assister et guider les opérateurs pour les montages et assemblages en série

poste de montage avec assistance 1 - Assemblage assisté par pesage

 Ces systèmes permettent de sécuriser  les opérations de montage et d’assemblage en indiquant, à chaque étape du process, les opérations à réaliser puis en vérifiant leur conformité .

Les principales fonctionnalités des systèmes  de montage et d’assemblage assistés  Fine-[Spect] sont les suivantes:

  • Guider et accompagner l’opérateur tout au long du process d’assemblage.  Au travers des demandes de validation et des contrôles de poids et par vision réalisés par le système, un dialogue entre l’homme et la machine s’instaure, sans intrusion, dans le respect des rythmes de chacun.
  • Assurer la conformité totale des produits en supprimant les erreurs par un contrôle continu des opérations tout au long de la recette.
  • La mémorisation de nombreux procédés permet de changer facilement de fabrication sans craindre les oublis .
  • Faciliter le travail par  l’ergonomie du poste et un soutien constant mais non intrusif.

Chaque ligne fait l’objet d’une étude minutieuse tant au niveau des équipements mécaniques d’amenage, de manipulation, d’alimentation des pièces que des systèmes de détection, de mesure et de contrôle.

Poste dassemblage avec controle pondérale - Assemblage assisté par pesage
Poste dassemblage avec contrôle par pesage - Assemblage assisté par pesage

Fonctionnement / avantages

  • Les manutentions et  l’approvisionnement du poste est facilité par des convoyeurs motorisés ou à rouleaux libres en entrée et  en sortie.
  • En début de cycle: vérification de la cohérence entre l’identification du produit et son poids ou la lecture d’un code barre .
  • Des témoins lumineux correspondants à chaque point de « picking » permettent de repérer la pièce ou l’article à utiliser. Des capteurs optiques vérifient si la collecte a bien été réalisée dans le bon casier.
  • Le système de pesage monté sous le  poste d’assemblage, permet de vérifier la cohérence des masses ajoutées avec l’étape correspondante de la procédure d’assemblage. Ainsi, tout oubli, tout article incomplet ou défectueux est  repéré en temps réel.
  • Chaque pièce mise en œuvre peut être vérifiée par caméra ou par une lecture de code barre.
  • L’écran tactile couleur de grande dimension, guide et assiste l’opérateur dans la succession des étapes du process.
  • Les messages d’instruction sont simples et lisibles. Pour éviter les incompréhensions, ils sont accompagnés par les photos des pièces et des sous ensembles.
  • Cette interface vivante et intuitive a été conçue pour être  maîtrisée en peu de temps.
  • Le système permet de mémoriser de nombreuses recettes.
  • Des actions complémentaires peuvent être rajoutées, comme par exemple:
    • L’impression d’étiquettes en cours ou en fin d’assemblage
    • Le déclenchement d’une cercleuse
    • La commande d’un convoyeur d’évacuation.

s.

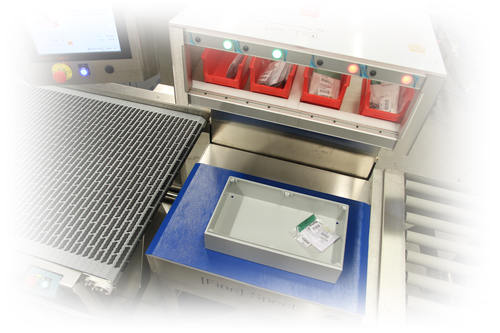

montage avec assistance - Assemblage assisté par pesage

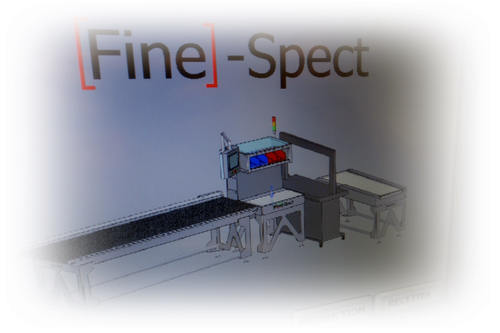

ecran de controle assemblage assisté - Assemblage assisté par pesage

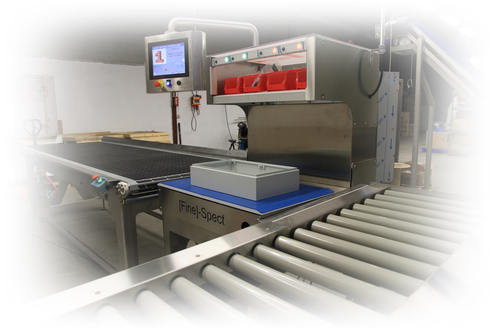

ligne de montage avec assistance - Assemblage assisté par pesage

Synoptiques

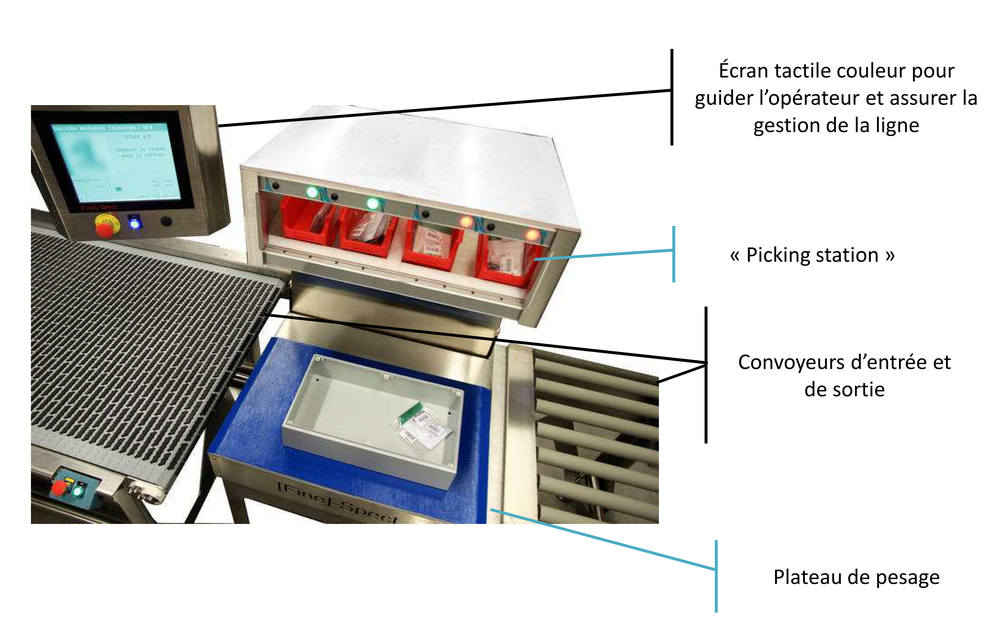

poste assemblage avec contrôle de poids - Assemblage assisté par pesage
Ecran poste assemblage - Assemblage assisté par pesage

L’étude ergonomique, le soin apporté aux détails de fabrication, la qualité des matériaux, la clarté et la lisibilité des informations, l’esthétique du système sont autant de conditions necessaires pour assurer le confort d’utilisation.

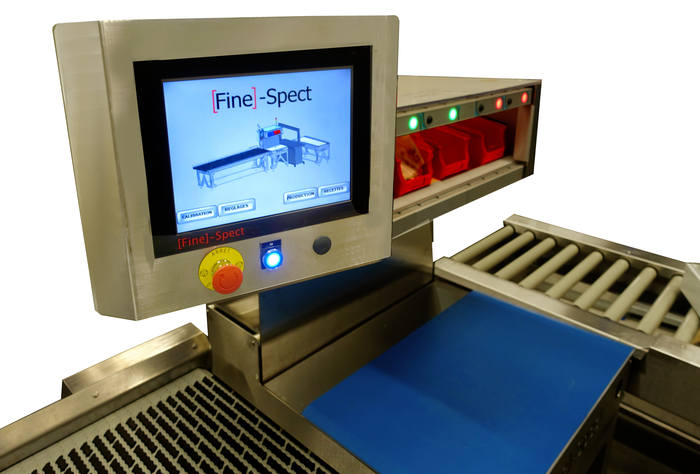

poste dassemblage assisté par pesage - Assemblage assisté par pesage

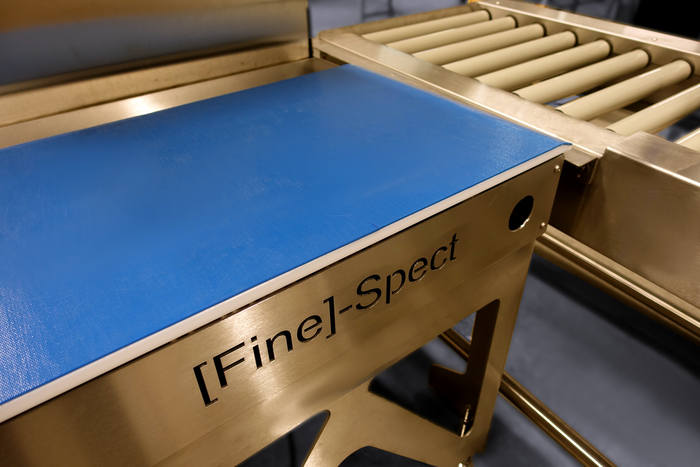

Poste assemblage controlé par pesage - Assemblage assisté par pesage
Automate de guidage assemblage manuel - Assemblage assisté par pesage
