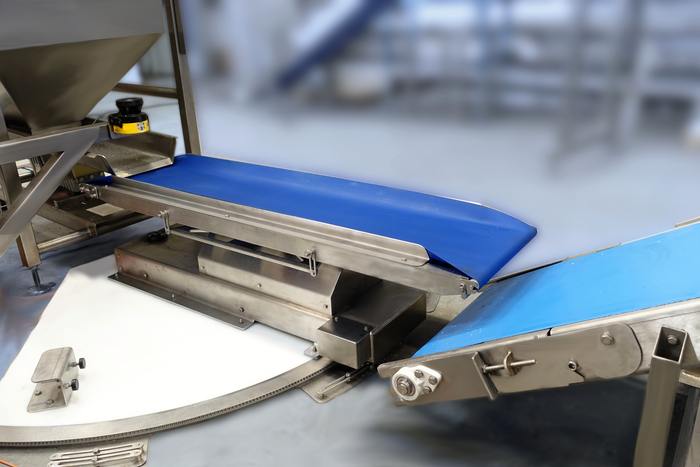

Tapis de dosage

Dosage pondéral des matières difficiles et fragiles

Combine deux fonctions pour le process des produits solides en vrac

Le dosage toute simplicité

Principe

La surface du tapis est le receptacle de la matière, la gestion du dosage est réalisé par le système de pesage du tapis.

Applications:

Ce principe de dosage est recommandé pour toutes les matières fragiles, collantes, humides rencontrées dans l’industrie alimentaire…

En effet le  tapis n’applique aucune contrainte mécanique qui pourrait comprimer ou endomager la matière, la vidange totale est garantie

Fonctionnement

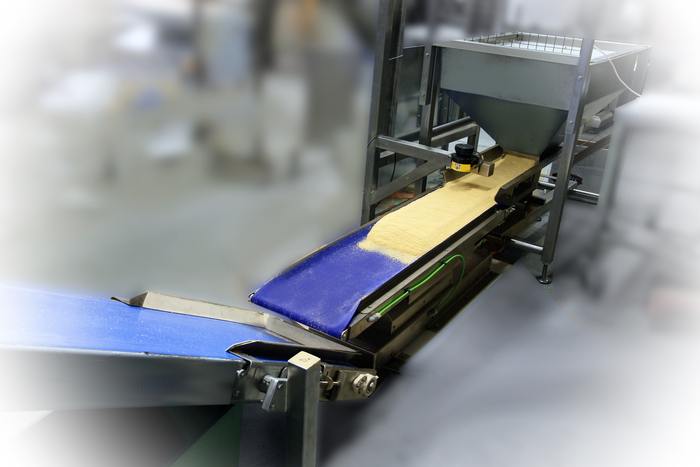

Le remplissage du tapis est réalisé par un système d’alimentation extérieur (vis,  système vibrant, écluse…). En parallèle,  le tapis de pesage est animé par une vitesse lente qui permet le remplissage sur toute la surface de la bande. La cellule de pesage du tapis  gère le système d’alimentation avec 2 régimes (débit grossier et fin) pour garantir la précision, après avoir effectué une tare automatique.
En fin de pesage le produit pesé est évacué par le tapis.

Un système de commande simple et complet

Les fonctionnalités de l’interface (7″, tactile couleur) offrent une totale autonomie du système.

En particulier:

  • Réglages métrologiques de la balance
  • Point de consigne du dosage
  • Régimes débits grossier et fin
  • Commande du système d’alimentation du tapis de dosage
  • Vitesses du tapis (en modes dosage et vidange).
  • Communication par Modbus TCP/IP


Fiche technique

Quantité maxi doséeQuelques centaines de gramme à quelques kilos (dépend de la surface du tapis et de la densité du produit)
Interface de commandeÉcran tactile couleur,
taille : 7"
Montage dans un coffret étanche
Cellules de pesageTechnologie numérique
Résolution de mesurede 0.5 g à 2 g
Portée de la balanceSuivant l'application (de 10 kg à 100 kg)
Vitesses du tapis2 régimes réglables (dosage et vidange)
Réglage de la vitesseA partir de l'écran de contrôle
Entrainement du tapisMoteur brushless monté sous la bande
Protections de la cellule de pesageInstallation dans un carter étanche en acier inoxydable
Indice de la cellule: IP66
Protections de surcharge et de torsion
StructureMatière: acier inoxydable.
Réalisation sur mesure en fonction de l’environnement.
