Pose d'étiquettes en temps réel

  Plus de flexibilité et une utilisation simplifiée

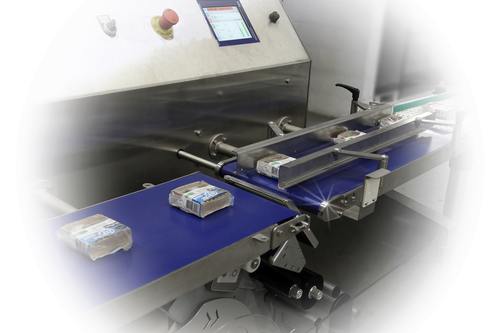

 La solution d’impression Fine – [Spect] permet l’étiquetage sur une ou deux faces de l’emballage. Ce système intégré, prêt à l’emploi, est pourvu de réglages mécaniques simples et ergonomiques qui facilitent les changements de formats tout en diminuant les pertes de temps.

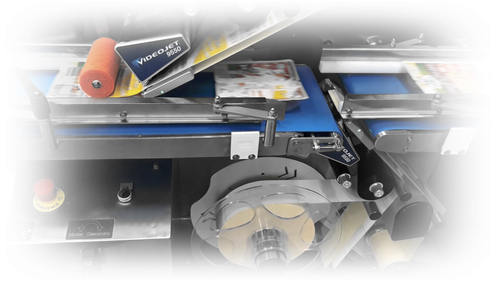

etiquetage deux faces 1 - Pose d'étiquettes en temps réel sur 2 faces

Ce système compact et prêt à l’emploi, s’intégrera très facilement sur toute ligne de production en acceptant pratiquement tous types d’emballages. Ses principales caractéristiques sont:

  • Étiquetage spécifique à chaque produit ou pour toute nouvelle production:   L’étiquette est imprimée en temps réel, quelques fragments de seconde avant qu’elle soit collée sur le produit lors du défilement.  Ceci permet de réaliser une identification en temps réel qui tient compte des particularités de chaque produit comme par exemple le poids, la destination, la date limite de consommation, la composition, etc…

  • Dépose des étiquettes:  Plusieurs possibilités sont offertes comme la dépose à la volée par « léchage », dans le cas de  séries de produits identiques, ou avec un plateau de dépose pneumatique, pour des produits de hauteurs différentes au sein d’une même production.

  • Compatibilité « Codesoft »:   L’étiqueteuse peut s’insérer dans un réseau usine pour être configurer automatiquement lors du passage d’un produit ou au début d’une nouvelle série.



  • Exemples d’application:   Barquettes alimentaires, boites, colis, cartons,  dépose d’étiquettes au poids…

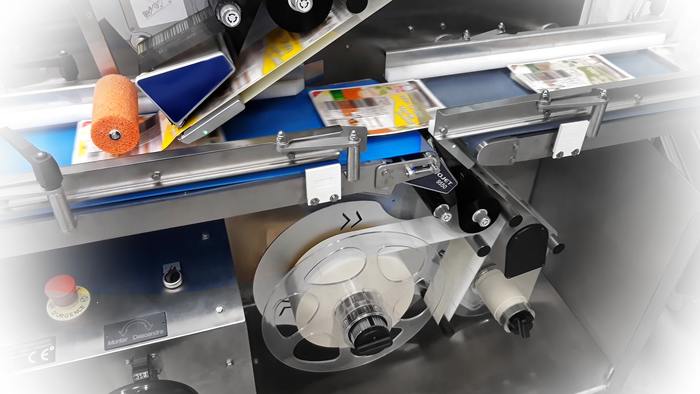

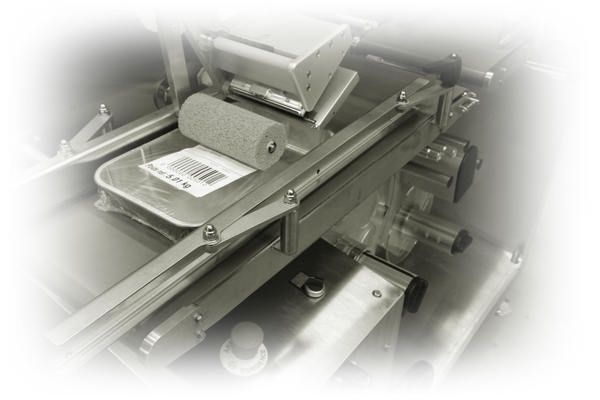

Etiquetage sur barquette - Pose d'étiquettes en temps réel sur 2 faces

Fiche technique de l’étiqueteuse

  • L’étiqueteuse Fine-[Spect]  est équipée de deux tapis synchronisés à rives réglables.  Le positionnement des emballages par rapport aux têtes d’impression est réalisé en quelques secondes.

  • La tête d’étiquetage supérieure est réglable angulairement et verticalement.  Ainsi l’étiqueteuse sera rapidement configurée aux  différents formats d’emballage.

  • La  seconde tête (optionnelle), située sous les tapis de transfert, offre la possibilité de poser une deuxième étiquette sur la face inférieure du produit.

CARACTERISTIQUES
Vitesse maximale de défilement: 24 m/min
Largeur maximale des étiquettes: 110 mm
Tapis de transfertBandes de qualité alimentaire, rives réglables
Entrainement des tapisMoteurs brushless
Puissance: 70 w à 120 w
Démontage des bandes sans outilOK  - Pose d'étiquettes en temps réel sur 2 faces
Réglage vertical de la tête supérieurePar volant avec compteur du nombre de tours
Réglage angulaire de la tête supérieure0 à 30°
Réglage vertical de la tête inférieurenon
Réglage angulaire de la tête inférieureOK  - Pose d'étiquettes en temps réel sur 2 faces
StructureEn acier inoxydable avec coffret électrique intégré. Pieds réglables en hauteur (+/- 50 mm).
Portes de protection de l'imprimante inférieure Option
etiquetage deux faces - Pose d'étiquettes en temps réel sur 2 faces

Vidéo: réglages de changement de format

Fonctionnalités / avantages techniques

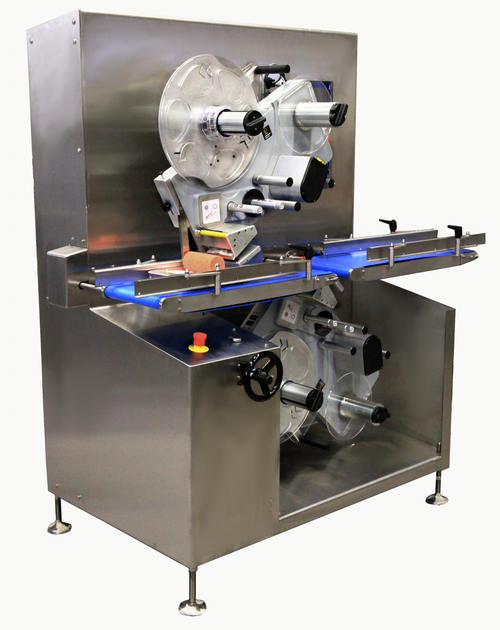

etiquetage automatique - Pose d'étiquettes en temps réel sur 2 faces

Le soin du détail  –  la qualité d’intégration

La structure monobloc, extrêmement rigide, est réalisée en acier inoxydable. Elle assure la stabilité, la précision et la répétabilité des réglages de positionnement des têtes d’impression.

Le fonctionnement est exempt de vibrations parasites.

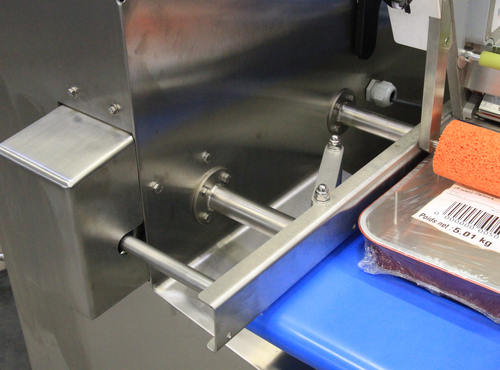

Impression détiquettes en continu - Pose d'étiquettes en temps réel sur 2 faces

Motorisation CN, intégrée à l’intérieur du carter

 L’entrainement des tapis est réalisé par des moteurs brushless. Considérés comme les plus performants et  fiables du marché, ils offrent une stabilité incomparable de fonctionnement.

L’intégration des moteurs et des systèmes mécaniques à l’intérieur des carters, protège efficacement ces organes sensibles des poussières et des risques d’accrochages et de dégradation. Le personnel sera efficacement protégé des risques  de pincement et de choc électrique.

Etiquetage automatique en ligne - Pose d'étiquettes en temps réel sur 2 faces

Nettoyage  –  maintenance

 La conception épurée facilite les opérations de nettoyage et de maintenance.

L’accessibilité sous les tapis est préservée

Le démontage de la bande des tapis est réduite à quelques secondes, sans avoir besoin d’outillage.

Les surfaces en acier inoxydable sont polis. L’inclinaison favorise l’égouttage des fluides de nettoyage.







réglage vertical de la dépose détiquette - Pose d'étiquettes en temps réel sur 2 faces

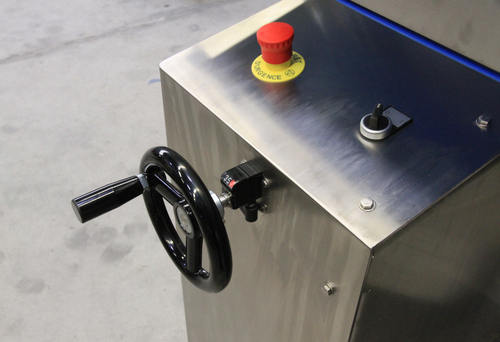

Réglage vertical par manivelle de la tête supérieure

 Le réglage de la force d’appui est important, à la fois pour la qualité du collage de l’étiquette et pour éviter les déformations de l’emballage causées par une pression trop élevée.

La précision de réglage est un obtenue par un guidage du mouvement sur des colonnes largement dimensionnées  et par la démultiplication de la rotation du volant.

Le compteur mécanique est une aide précieuse pour peaufiner ou retrouver les réglages.

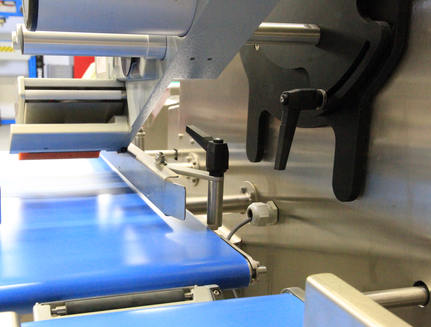

etiqueteuse avec réglage angulaire - Pose d'étiquettes en temps réel sur 2 faces

Réglage angulaire de la tête supérieure


Le réglage angulaire de la tête assure un bon accostage de l’étiquette sur la surface de l’emballage.

La  position horizontale sera utile pour adjoindre un plateau de dépose pneumatique (nécessaire pour des produits de hauteurs variables).

Le blocage de la position est réalisé par deux poignées « quart de tour ».

Etiquetage sur face inferieure - Pose d'étiquettes en temps réel sur 2 faces

Etiquetage inférieur

Cette option offre la possibilité de déposer une seconde étiquette sur la face inférieure de l’emballage.

Le réglage angulaire est identique à celui de la tête supérieure.

Le réglage vertical réalisé dans nos ateliers peut être  facilement retouché si nécessaire.

Les deux têtes d’étiquetage (supérieure et inférieure) sont identiques.

Encombrement – Dimensions:

dimensions etiqueteuse en ligne - Pose d'étiquettes en temps réel sur 2 faces
dimensions Etiqueteuse double face  - Pose d'étiquettes en temps réel sur 2 faces
dépose automatique détiquettes - Pose d'étiquettes en temps réel sur 2 faces

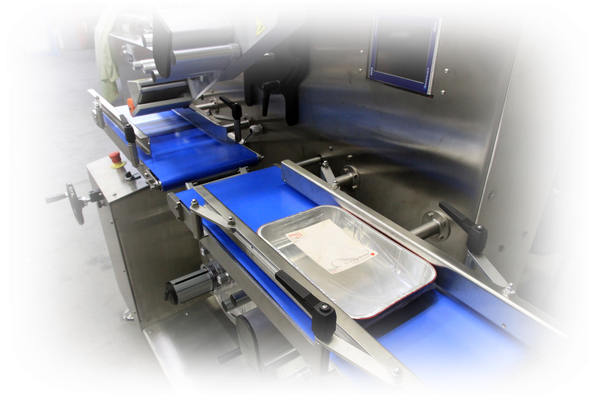

ligne détiquetage 2 faces - Pose d'étiquettes en temps réel sur 2 faces
