Etiquetage et contrôle d'impression par vision

L’étiquetage sous contrôle

   Les systèmes d’étiquetage sécurisés Fine – [Spect]  combinent 3 principales fonctions:

  • L’impression d’étiquettes en temps réel par une connexion au « système usine » qui est mis à jour a chaque changement de production, ou pour chaque lot.
  • Le contrôle par vision de la qualité de l’impression afin de garantir la lisibilité et la cohérence entre la demande et le réalisé.
  • La mise de côté automatique des articles dont l’étiquette est jugée non conforme.

Ces systèmes s’adressent à toutes les applications réglementées, et chaque fois que l’on souhaite assurer la qualité de l’impression.

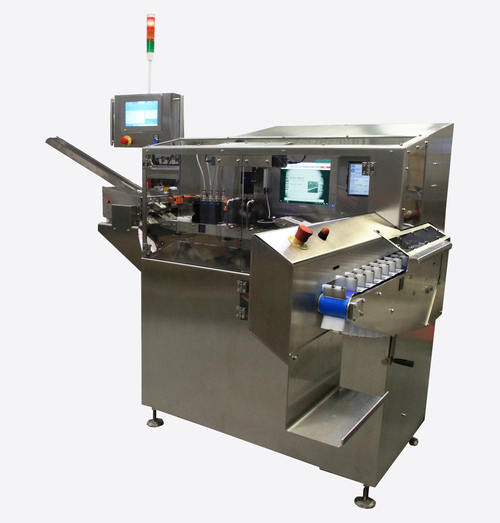

systèmes sécurisés dimpression - Étiquetage contrôlé par vision
la vision pour verifier limpression - Étiquetage contrôlé par vision

Fiche technique

Conçues à partir de solutions standards d’impression, de vision, d’éjection et de transfert maîtrisées par l’entreprise, nos solutions sont adaptées aux multiples produits à imprimer: boites , étuis, emballages de différentes matières de différentes matières, blisters, cartes…

En complément, nous proposons des systèmes de dépilage en amont de l’impression et de stockage et classage en fin de process.

CARACTERISTIQUES
Marquage par jet d'encre thermique OK  - Étiquetage contrôlé par vision
Support d'impressionConvient pour matériaux poreux et non poreux
Nombre maxi de têtes jusqu'à 4 têtes d'impression
Interface graphique tactile de commande des têtes d'impression OK  - Étiquetage contrôlé par vision
Protocole de communication pour contrôle et maintenance
Tapis de transfertA courroies larges de qualité alimentaire,
Entrainement des tapisMoteurs brushless
Puissance: 70 w à 120 w
Démontage des courroies sans outilOK  - Étiquetage contrôlé par vision
Réglage vertical et latéral des têtes d'impressionPar 2 volants avec compteur du nombre de rotations.
Contrôle par vision de haute définitionOK  - Étiquetage contrôlé par vision
Éclairage de prise de vue intégréOK  - Étiquetage contrôlé par vision
Écran tactile de contrôle et de commande du système de visionÉcran 12"
Éjection des impressions non conformesSystèmes à trappe ou par poussoir suivant la nature des articles
Collecte des articles rejetésDans conteneur sécurisé
Rangement des articles imprimésEn option
Écran tactile de contrôle et de commande du système Écran 12" avec colonne lumineuse d'alarme
StructureEn acier inoxydable avec coffret électrique intégré.
Exécution hygiéniqueSur demande
Controle de limpression par caméra - Étiquetage contrôlé par vision
Etiquetage sans défauts - Étiquetage contrôlé par vision
Etiquetage et controle de lisibilité - Étiquetage contrôlé par vision

Fonctionnalités / avantages techniques

Tapis de transfert techniques - Étiquetage contrôlé par vision

Le soin du détail  –  la qualité d’intégration

La structure monobloc et la réalisation exclusive en acier inoxydable, assurent la perénnité du moyen, la stabilité et la précision des réglages mécaniques et de la prise de vues.

Les équipements intégrés (tels que les moteurs, écrans, têtes d’impression, caméra, détecteurs…), sont sélectionnés pour leurs performances, et exclusivement chez des fournisseurs réputés pour la qualité de leurs produits.

impression détiquettes en ligne - Étiquetage contrôlé par vision

Motorisation invisible, utilisation exclusive de moteurs CN

Pour faciliter le nettoyage et la maintenance et diminuer les risques d’accident, les moteurs d’entrainement des tapis sont montés à l’intérieur des bâtis du système. Cette configuration accentue l’impression de simplicité de dépouillement de propreté.

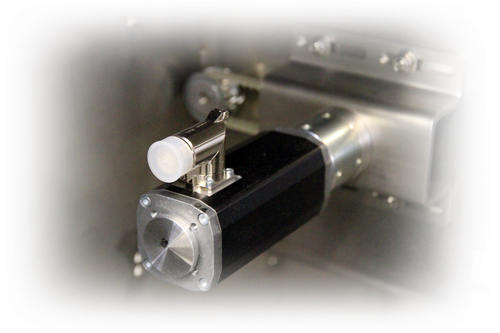

L’utilisation de moteur brushless (à commande numérique) est un gage de fiabilité et de performance. Sans entretien, ils offrent d’excellentes performances en terme de stabilité de vitesse.

Solution dimpression en ligne avec controle - Étiquetage contrôlé par vision

Nettoyage  –  maintenance

Un soin particulier est apporté dès la conception, pour faciliter et diminuer les opérations de maintenance et de nettoyage.

La plupart des éléments mécaniques de transmission et de réglage sont intégrés à l’intérieur des carters.

Les surfaces en acier inoxydables sont toutes accessibles, les tapis de transfert sont démontables en quelques secondes…

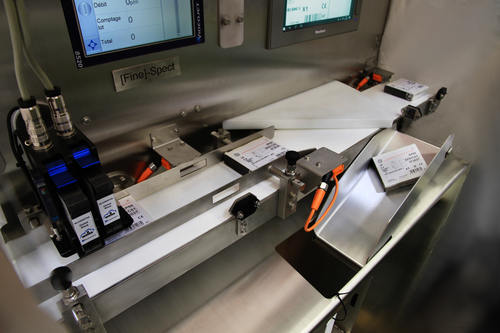

Réglage du positionnement des têtes dimpression - Étiquetage contrôlé par vision

Réglage du positionnement des têtes d’impression

Chaque dimension d’article nécessite le réglage latéral et vertical des têtes d’impression.

 La rapidité et la qualité d’exécution de cette opération conditionnent le rendement de la ligne.

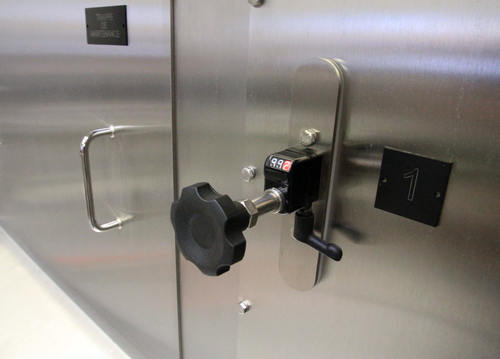

Sur tous nos systèmes, ces réglages sont simples (avec une poignée démultipliée pour chaque mouvement) et un compteur de rotation pour se repérer facilement et retrouver les réglages  précédents.

impression demballage en ligne - Étiquetage contrôlé par vision

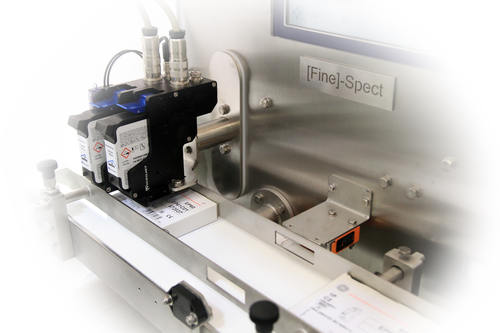

Têtes d’impression

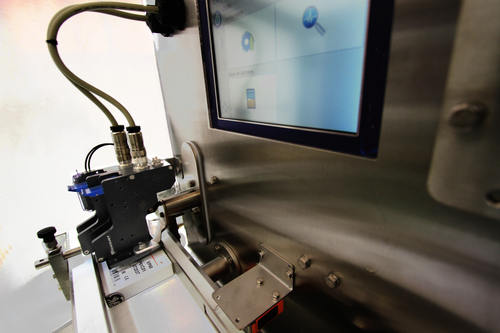

La disposition des têtes d’impression facilite le nettoyage et le changement de cartouches.

Nos systèmes sont compatibles avec 4 têtes jet d’encre thermique.

L’écran tactile de commande est situé au dessus des têtes.

L’impression par jet d’encre thermique est compatible avec la plupart des surface poreuses et non poreuses.

qualité dimpression controlée par caméra - Étiquetage contrôlé par vision

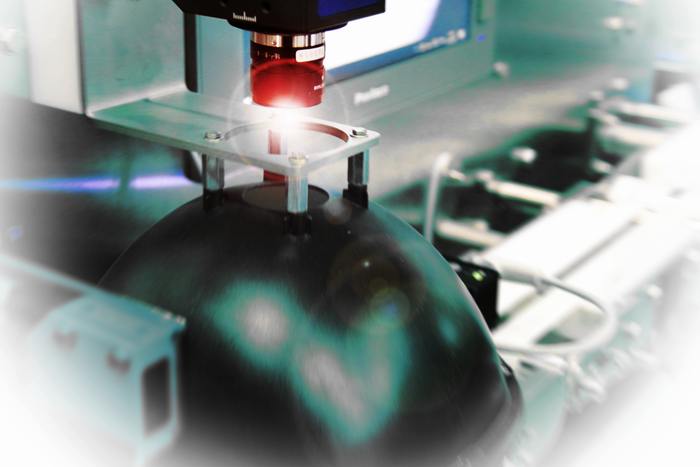

Contrôle par vision

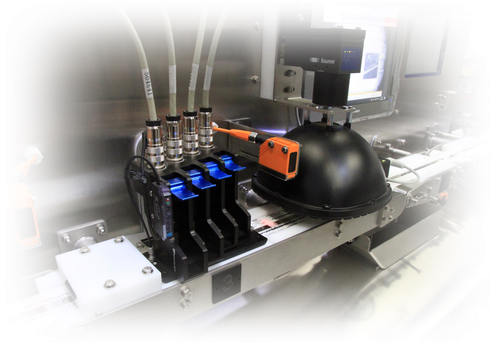

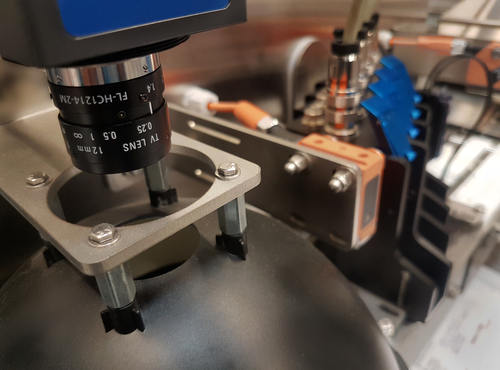

L’inspection de la qualité d’impression est réalisée par une caméra à haute résolution, qui vérifie la lisibilité par une mesure de contraste dans le détail de chaque caractère.

La prise de vue automatique est déclenchée par un détecteur optique, un écran de de grand format permet de paramètrer le fonctionnement de la caméra et de visualiser l’image.

ejecter les prosuits défectueux - Étiquetage contrôlé par vision

Systèmes d’éjection automatique

Nous proposons deux types d’éjecteurs automatique:

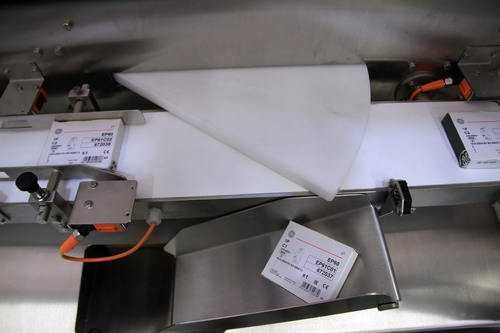

  • Par poussoir pneumatique à mouvement rotatif pour la plupart des emballages rigides (boites, blisters…). Ces systèmes sont sans danger pour les utilisateurs.

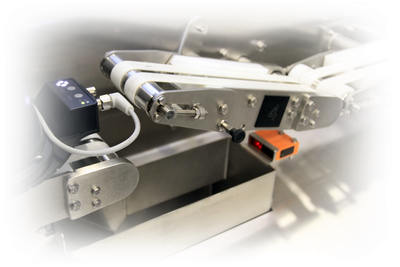

  • Par trappe, constituée d’un tapis dont l’extrémité d’entrée peut se soulever par un actionneur pneumatique intégré à l’intérieur des carters de la machine. Ce dispositif convient pour les produits plats, mous, adhérant sur les tapis.
tapis de transfert avec intercalaires - Étiquetage contrôlé par vision

Entrée et sortie de machine


Nous pouvons proposer différents systèmes de chargement de produits en amont des têtes d’impression, comme des systèmes de dépilage, de mise au pas, d’alignement etc…

Et également des systèmes de stockage et de rangement des articles étiquetés.

Etiquetage et controle de létiquette - Étiquetage contrôlé par vision

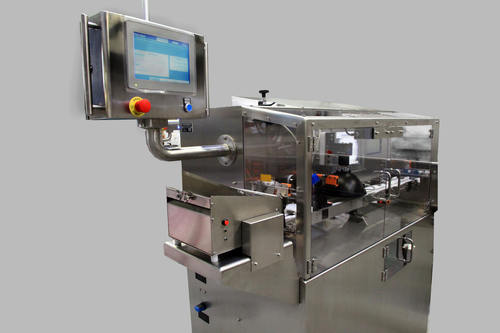

Automatisme

Les interfaces de commande sont constitués de trois écrans tactile couleur de grandes dimensions: un écran principal pour commander le fonctionnement de la machine, gérer les alarmes, mémoriser les recettes, un écran de paramètrage des têtes d’impression et un troisième pour le système de vision.

Une colonne lumineuse d’alarme est disposée au dessus de l’écran général.

Controle de la qualité dimpression - Étiquetage contrôlé par vision

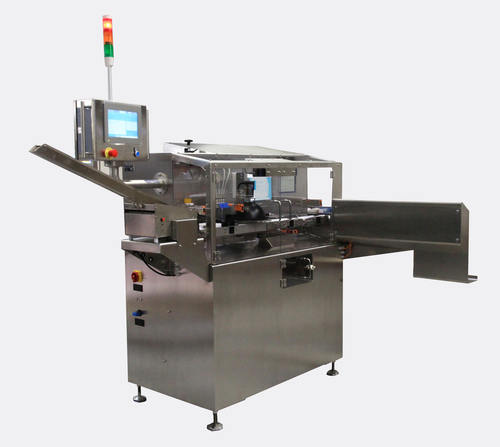

Système de dimpression en ligne avec controle - Étiquetage contrôlé par vision
