Tapis de liaison avec compensation de hauteur

“Un outil malin pour plus de flexibilité”

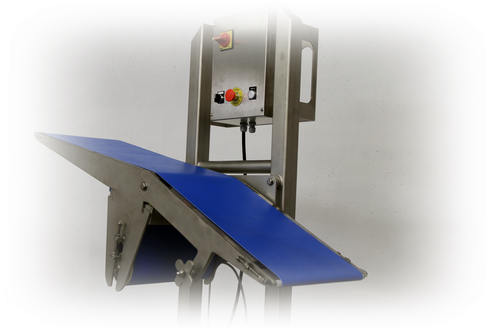

tapis de liaison réglable - Tapis de compensation de hauteur



Ce convoyeur a été conçu pour assurer en un clin d’oeil, la liaison entre des éléments de hauteurs différentes. Il est possible de compenser un écart maxi  de 379 mm entre l’entrée et la sortie du tapis, en jouant sur deux réglages d’inclinaison.

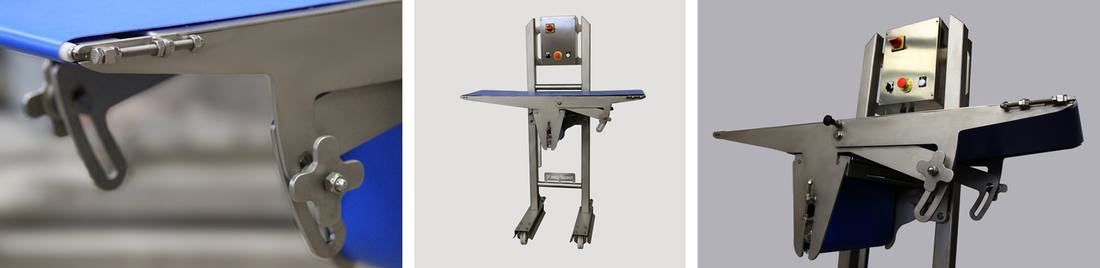

tapis de transfert avec inclinaison réglable 2 - Tapis de compensation de hauteur



Il sera utile dans de multiples situations comme par exemple:

  • utiliser le même équipement sur des lignes de hauteurs différentes
  • modifier rapidement une configuration de fabrication
  • alimenter un équipement supplémentaire

L’ergonomie des réglages est assurée par des molettes de grand diamètre, faciles à manoeuvrer.

Équipé de rouleaux de très faible diamètre, ce tapis est compatible avec le transfert d’articles de petites dimensions.

Autonome, léger et mobile, cet outil simple et économique, améliore la flexibilité de l’atelier et rentabilise  les équipements de process, qui deviennent utilisables sur des lignes de hauteurs différentes.

La réalisation est personnalisable.

Réglages des cotes d’entrée et de sortie

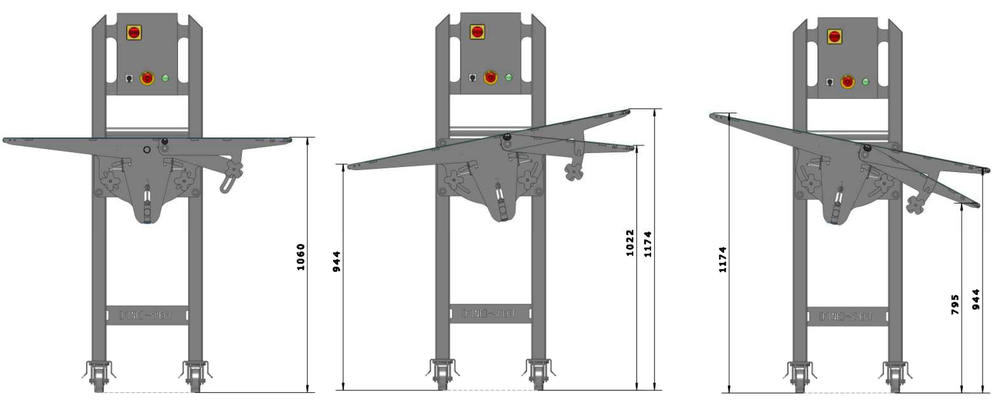

 Les schémas ci dessous illustrent le réglage de l’inclinaison des deux demi tapis, sans qu’il soit nécessaire de retoucher la tension de bande.

positions du convoyeur a inclinaison réglable - Tapis de compensation de hauteur
CARACTERISTIQUES
Entrainement du tapispar moteur à vitesse réglable
Diamètre des rouleaux des tapis20 mm - compatible avec les articles de petites dimensions
StructureEn acier inoxydable.
Réglage des inclinaisonA l'aide de molettes de grande diamètre
Tension de la bande du tapisLa tension n'est pas modifiée par les réglages d'inclinaison.
CommandeLe coffret de commande monté sur le châssis permet un fonctionnement autonome en toute sécurité
RéalisationHygiénique et conforme CE
Convoyeur hygienique librement inclinable - Tapis de compensation de hauteur

Encombrement

Dimensions du convoyeur inclinable - Tapis de compensation de hauteur

Vidéo de présentation du remontage de la bande du tapis.

Tapis pour compenser les niveaux - Tapis de compensation de hauteur
