 Pour répondre aux exigences définies dans l’article 18 du règlement  UE  2017/745,  Fine – [Spect]  propose un système  compact et autonome pour imprimer par marquage direct les cartes d’implants. La communication avec le réseau de gestion de production de l’atelier évite les erreurs et fluidifie le process.

Nous proposons un système de contrôle intégré qui valide le contenu et la lisibilité du marquage, évacue les non conformes et classe les cartes en bout de ligne.

Ce système totalement sécurisé assure le respect de la règlementation.

Cartes dimplants sous contrôle - Impression de cartes d'implants

Fonctionnalités:

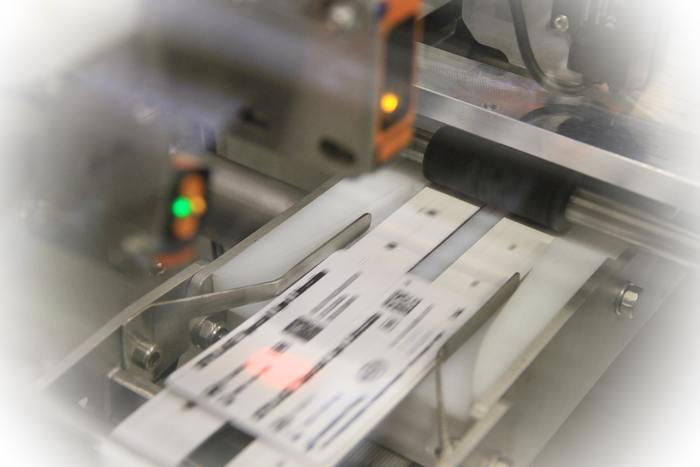

  • Le dépilage automatique: Il alimente le dispositif de marquage en extrayant les cartes une à une du chargeur.  Il est conçu pour des cartes pré imprimées au format de la directive UE  2017/745 (85,60 mm x 56,98 mm).

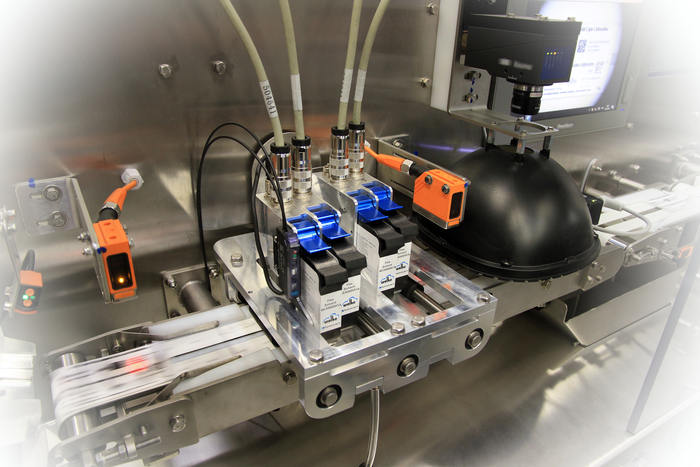

  • Un système d’impression de type  jet d’encre de haute qualité, capable de communiquer avec le réseau  »usine » pour imprimer  les informations de la fabrication  concernée ( code et nom du produit, numéros de lot, de série, QR code…).
  • Le rangement des cartes en bout de ligne par empilage sur un convoyeur sectorisé à grande capacité (le nombre de cartes par pile est paramétrable).

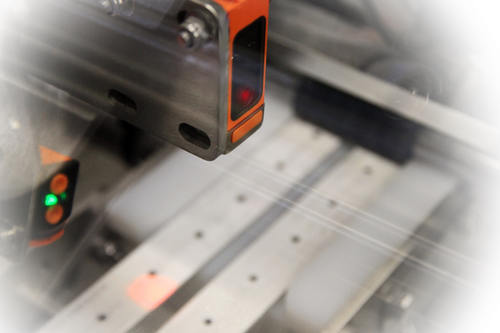

  • Les informations des détecteurs de passage sont traitée par l’automate qui  peut garantir qu’aucune carte n’a été égarée lors des opérations constitutives du process.

  • En option : Un système de contrôle des informations imprimées :

La lisibilité du marquage est vérifiée en ligne, par un système  d’analyse d’image à haute définition.

Une trappe évacue les cartes  non conformes  dans un container verrouillé.

La totale qualité du process et ainsi garantie.



Vidéo de  fonctionnement

Fiche technique

CARACTERISTIQUES
Cadence 45 cartes /min
Format des cartes 85,60 mm x 53,98 mm et 2,88 mm - 3,48 mm pour le rayon de courbure des coins
Chargeur 500 à 750 cartes suivant l'épaisseur du matériau
Marquage par jet d'encre thermique OK  - Impression de cartes d'implants
Marquage par jet d'encre thermique OK  - Impression de cartes d'implants
Plaquage des cartes au niveau des têtes d'impression Oui, pour corriger le tuilage du matériau.
Nombre maxi de têtes jusqu'à 4 têtes d'impression
Interface graphique tactile de commande des têtes d'impression OK  - Impression de cartes d'implants
Communication avec le système usineOK  - Impression de cartes d'implants
Tapis de transfertA courroies larges de qualité alimentaire,
Entrainement des tapisMoteurs brushless
Puissance totale500 w
Démontage des courroies sans outilOK  - Impression de cartes d'implants
Réglage vertical et latéral des têtes d'impressionPar vis micrométriques commandées par 2 volants équipés de compteurs.
Contrôle de la qualité d'impression Option : par analyse d'image haute définition
Écran tactile de contrôle et de commande du système de visionÉcran tactile couleur
Éjection des cartes non conformesOption: système à trappe
Collecte des cartes rejetéesDans conteneur sécurisé
Rangement des cartes impriméesOption : Sur convoyeur de ré-empilage (8 emplacements). Le nombre de carte par pile est paramétrable.

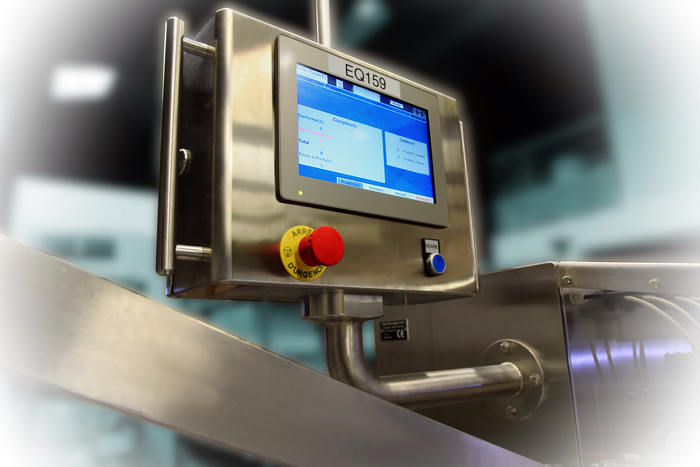

Écran tactile de contrôle et de commande du système Écran 10" avec colonne lumineuse d'alarme
StructureEn acier inoxydable 304L avec coffret de contrôle / commande intégré.
Exécution hygiéniqueOK  - Impression de cartes d'implants

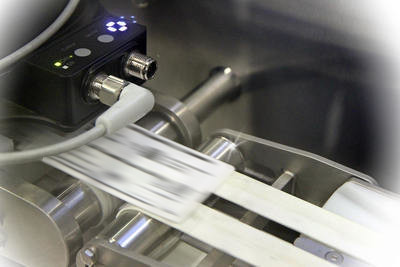

Carte implant fabrication 1 - Impression de cartes d'implants
cartes implants lignes fabrication - Impression de cartes d'implants
Cartes dimplant impression sécurisée - Impression de cartes d'implants
Carte implant impression 1 - Impression de cartes d'implants
Etiquetage et controle de lisibilité - Impression de cartes d'implants
Ccontrole carte implant - Impression de cartes d'implants

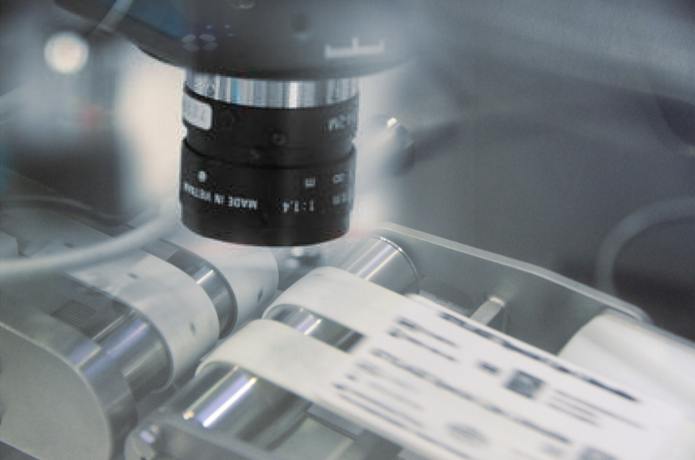

Contrôle en ligne de l’impression par analyse d’image.



Avec cette option, une caméra à haute définition capte l’image de la carte lors du déplacement. Le software assure alors les vérification suivantes:

  • La qualité de marquage des codes QR  suivant la norme ISO/CEI 29158.
  • La validité des informations imprimées(cohérence entre les informations transmises et imprimées)

fabrication de cartes dimplants - Impression de cartes d'implants

Un process totalement sécurisé:

– Suivit permanant des cartes en cours de process : affichage du nombre de cartes dépilées, marquées, rejetées et empilées. Contrôle de cohérence.

– Les cartes rejetées sont rassemblées dans un container fermé à clé.

– La machine est protégée par des portes en matériau transparant munies de serrures.

– Les informations marquées sur les cartes sont directement chargées à partir du réseau usine, sans nécessiter de manipulations humaines.
