Enregistreur et analyseur de signaux



Analyse dynamique des signaux de capteurs

Diagnostique des capteurs 1 - Analyseurs de signaux

L’analyseur Fine-[Spect]  Fox 32 est une innovation qui comblera tous ceux qui cherchent à optimiser et à régler finement les capteurs qui régissent les installations de production et les processus industriels.

Cet outil simple d’utilisation a été  conçu pour analyser et  enregistrer les signaux provenant de tous types de jauges et capteurs ( température,  force, couple, poids…).

Il permet l’observation de phénomènes liés à des parasites, des frottements, des instabilités, des vibrations, des problèmes d’équipotentialité etc…  A titre d’exemple, il est souvent utilisé pour l’optimisation des performances ou la prédiction des risques de panne.

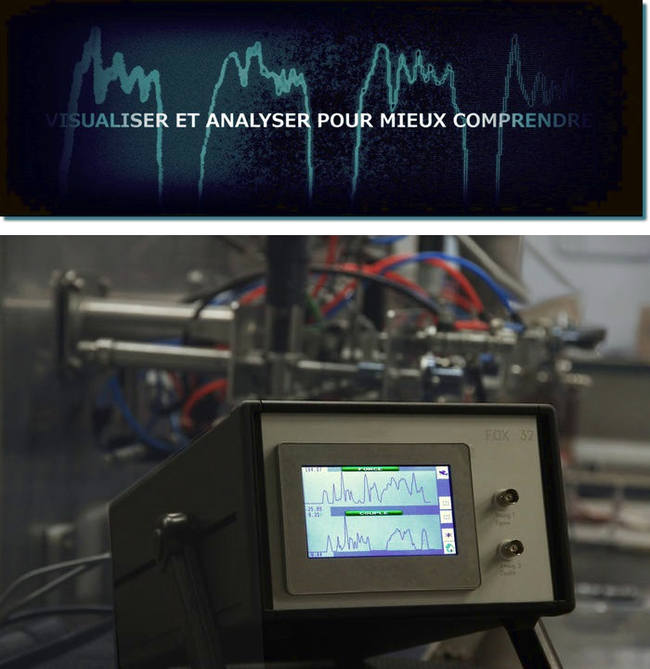

analyse signaux de capteurs et détecteurs 1 300x103 - Analyseurs de signaux

Il est également utilisé pour faciliter les réglages des procédés en étalonnant par exemple un capteur à partir d’un étalon (exemple: presse d’étalonnage).

Le convertisseur 24 bits du calculateur intégré dans le FOX 32 présente de très bonnes performances en terme de vitesse d’acquisition  et de traitement de la mesure.

Avec le même instrument, il est possible de monitorer des capteurs de forces en 4 fils ou 6 fils, des jauges de contraintes en 1/4 et 1/2 pont de wheatstone….

L’analyseur FOX 32 est disponible en 1 ou 2 voies de mesure

Diagnostique et analyse de capteurs - Analyseurs de signaux

Principales caractéristiques

  • Fréquence de travail  max : 19,2 kHz.
  • Fréquence d’enregistrement: réglable de 50 ms à 1 seconde.
  • Filtrage du signal avec filtres passe bas de type Bessel ou Butterworth.
  • plus de 20 recettes prédéterminées et mémorisées en mémoire flash (principaux paramètres mémorisés dans chaque recette: valeurs des filtres, configuration des entrées et sorties, calibre, fréquence d’échantillonnage, ….) .
Analyse et diagnostique du fonctionnement de capteurs 1 - Analyseurs de signaux

Connectique:

  • Alimentation 220 V
  • Port USB, extraction de fichiers de mesure sous format CSV
  • Raccordement capteurs en 5 V +/-10 %, courant continu
  • Recopie du signal des capteurs en 0-10 V ou 4-20 mA
  • Port Ethernet pour programmation par PC du FOX 32
  • 2 sorties (contacts secs) sur événements (seuils)
  • Tare, Zéro, enregistrement par trigger

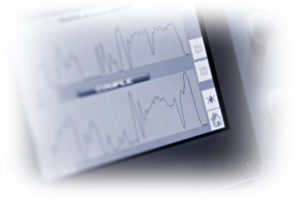

Enregistrement signal de mesure 300x200 - Analyseurs de signaux

Affichage

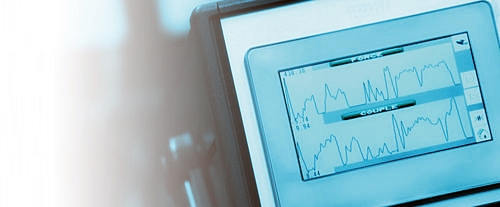

  • Tracé de graphiques en continu avec touche d’interruption
  • Valeurs instantanées sous forme numérique

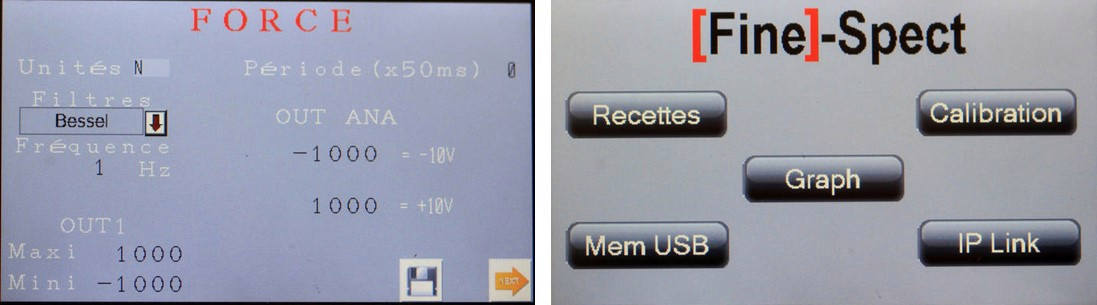

  • Pages de paramétrage de l’acquisition, de la filtration et de l’étalonnage
  • Tableau récapitulatif des valeurs mesurées (avec date et heure).
